Plaats van herkomst:
Shanghai, China
Merknaam:
Carterberg
Certificering:
IATF16949
Modelnummer:
CB-SPS-3FN-CVV
| Parameter | Waarde |
|---|---|
| Model | CB-SPS-3FN-CVV |
| Verbindingstype | Schroefhuls met borgring |
| Klep Type | Dubbele afsluiting |
| Afdichtingsmateriaal | NBR (Buna-N) |
| Materiaal Behuizing | Chroom-gecoat staal |
| Beschikbare Maten | 1/4", 3/8", 1/2", 3/4", 1" |
| Nominale Druk | 5000 PSI (1/4", 3/8", 1/2")4500 PSI (3/4", 1") |
| Nominale Stroom (GPM) | 3, 6, 12, 28, 50 |
| Temperatuurbereik | –20°C tot +120°C |
| Uitwisselbaarheid | Faster CVV Serie, Stucchi VD Serie |

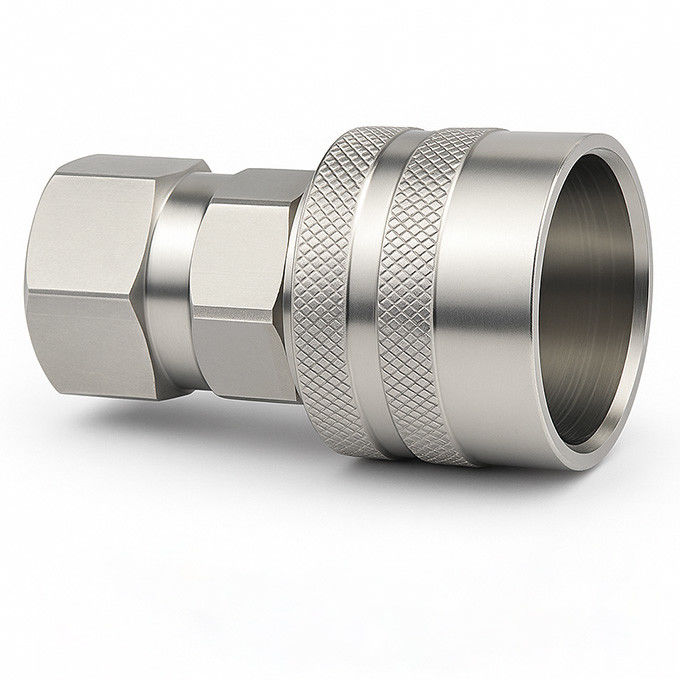

Vrouwelijk (Socket)
| ONDERDEEL NR. | LS | D | HEX1 | HEX3 | A | T |
| CB-S2S-CVV | 58.6 | 34 | S19六角 | S30对边 | 13 | G1/4 NPT1/4 |
| CB-S3S-BA | 66.5 | 34 | S22六角 | S30对边 | 13 | G3/8 NPT3/8 |
| CB-S4S-BA | 76.5 | 42 | S27六角 | S36对边 | 18 | G1/2 NPT1/2 |
| CB-S6S-BA | 89.5 | 48 | S36六角 | S41对边 | 18 | G3/4 NPT3/4 |
| CB-S8S-BA | 105.5 | 56.5 | S41六角 | S51对边 | 24.5 | G1 NPT1 |

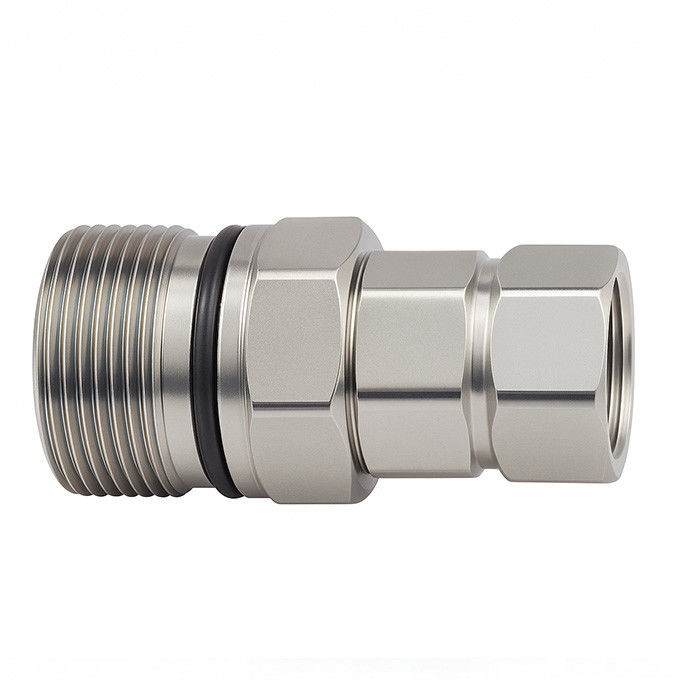

Mannelijk (Plug)
| ONDERDEEL NR. | LP | d | HEX2 | A | T |
| CB-P2S-CVV | 60 | M24*2 | S19六角 | 13 | G1/4 NPT1/4 |
| CB-P3S-BA | 55.3 | M28*2 | S22六角 | 13 | G3/8 NPT3/8 |
| CB-P4S-BA | 61.5 | M36*2 | S27六角 | 18 | G1/2 NPT1/2 |
| CB-P6S-BA | 83.5 | M42*2 | S36六角 | 18 | G3/4 NPT3/4 |
| CB-P8S-BA | 94.5 | M48*3 | S41六角 | 24.5 | G1 NPT1 |
| Eigenschap | Functie |
|---|---|
| Huls-lock schroefverbinding | Sterke grip en druk integriteit onder trillingen |
| Dubbele afsluitende klep | Lekkagevrije ontkoppeling tijdens frequent gebruik |
| Anti-roest plating | Stabiele prestaties buitenshuis |
| Klep retainer ring | Zorgt voor positieve klepzitting en uitlijning |
