Huis > producten > hydraulische snelle koppelingen >
met een diameter van niet meer dan 20 mm,

met een diameter van niet meer dan 20 mm,

Plaats van herkomst:

Shanghai, China

Merknaam:

Carterberg

Certificering:

IATF16949

Modelnummer:

CB-SPS-3FN-W6000

Neem contact met ons op
Vraag een offerte
Productdetails
Serise:
met een diameter van niet meer dan 20 mm,
Afmeting:
1/4"
Materiaal:
Roestvrij staal
Werkdruk:
Tot 15.950 psi
Nominale stroom:
Tot 94,3 l/min
Bedrijfstemperatuur:
-20°C tot +200°C (FKM) / -40°C tot +150°C (EPDM)
toepassing:
Offshoreplatforms en onderzeese apparatuur,Olie- en gasfluïdencircuits, mobiele hydraulische systeme
Verwisselbaar:
HANSEN W6000-serie
Betalings- en verzendvoorwaarden
Min. bestelaantal
Onderhandeling
Prijs
Onderhandelbaar
Verpakking Details
karton
Levertijd
7-20 werkdagen
Betalingscondities
L/C, D/A, D/P, T/T, Western Union
Levering vermogen
5000~20000 pc/month
Verwante producten
Neem contact met ons op
86-021-37214610
Contact opnemen
Productbeschrijving

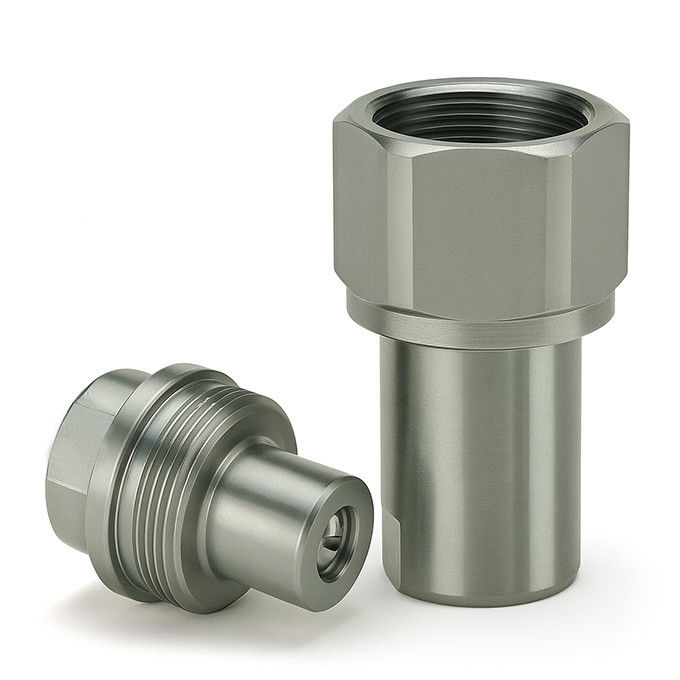

CB-SPS-3FN-W6000 Roestvrij staal Gedrukt Hydraulische Koppeling

Gebouwd voor druk, ontworpen voor corrosie.

De CB-SPS-3FN-W6000 van Carterberg is een robuuste, schroef aan te sluiten hydraulische snelkoppeling die is vervaardigd van hoogwaardig roestvrij staal voor maximale duurzaamheid in agressieve omgevingen.Dit model is ontworpen om de restdruk tijdens de aansluiting te verwerken, waardoor het een betrouwbare oplossing is voor offshoreplatformen, olie- en gassystemen en zware mechanische schoktoepassingen.
De CB-SPS-3FN-W6000 is voorzien van een dubbele afsluiting met spoelgezicht en zorgt voor een verminderd vloeistofverlies en een verbeterde verontreinigingsbeheersing, zelfs bij dynamische of corrosieve bewerkingen.

Belangrijkste kenmerken

Draad-tot-verbinding koppeling
Een veilige draadverbinding voorkomt toevallige ontkoppelingen onder belasting of trillingen.Aanbevolen voor hydraulische toepassingen met een hoge impuls.
Bouw van roestvrij staal
Deze koppeling is vervaardigd van roestvrij staal van AISI 316L (equivalent aan 1.4404) en biedt een uitstekende corrosiebestendigheid in offshore-, mariene of chemische blootstellingsomgevingen.
Restdrukvertrouwen
Speciaal ontworpen om aansluiting mogelijk te maken, zelfs wanneer er in de lijn resthydraulische druk vastzit.Het is aan te raden de draad te smeren bij aansluiting onder belasting.
Een laag vloeistofverlies + een niet-verliesklep
Het ontwerp van de waterdichte klep vermindert de luchtinsluiting en voorkomt olievergieten tijdens het loskoppelen, wat de lange termijn schoonheid in gesloten hydraulische systemen ondersteunt.
Opties voor dubbele afdichting
Uitgerust met FKM (Viton) of EPDM-elastomeren voor een breed temperatuurbereik en verschillende vereisten voor vloeistofcompatibiliteit.

Technische specificaties

Parameter Waarde
Model CB-SPS-3FN-W6000
Type verbinding met draad (handmatig)
Design van de klep Gezicht met doorspoelen, dubbele afsluiting
Materiaal van het lichaam Roestvrij staal AISI 316L (1.4404)
Gezegelmateriaal FKM of EPDM
Verbinding onder restdruk Ja (socketzijde)
Groottebereik 1/4", 3/8", 1/2", 3/4", 1", 1-1/4", 1-1/2", 2"
Maximale werkdruk tot en met 15 950 psi (1100 bar)
Nominale stroom Tot 94,3 l/min (afhankelijk van de grootte)
Werktemperatuur -20°C tot +200°C (FKM) / -40°C tot +150°C (EPDM)

Dimensionele overzicht

Vrouwtje (Socket)

met een diameter van niet meer dan 20 mm, 0

Lichaamsgrootte - Dat is niet waar. Draad Een B. HEX
Een kwart. CB-S2S-5FN 4/4-18 53 35 19
Een kwart. CB-S2S-5FG 4/4-19 53 35 19
3/8" CB-S3S-5FN 3/8-18 65 38 23
3/8" CB-S3S-5FG 3/8-19 65 38 23
Een halve inch. CB-S4S-5FN 1/2-14 74 45 27
Een halve inch. CB-S4S-5FG 1/2-14 74 45 27
3/4 inch. CB-S6S-5FN 3/4-14 91 55 35
3/4 inch. CB-S6S-5FG 3/4-14 91 55 35
1 " CB-S8S-5FN 1-11 1/2 103 69 41
1 " CB-S8S-5FG 1-11 103 69 41


Mannetje (plug)

met een diameter van niet meer dan 20 mm, 1

Lichaamsgrootte - Dat is niet waar. Draad C D HEX
Een kwart. CB-P2S-3FN 4/4-18 35 15 19
Een kwart. CB-P2S-3FG 4/4-19 35 15 19
3/8" CB-P3S-3FN 3/8-18 42 19 23
3/8" CB-P3S-3FG 3/8-19 42 19 23
Een halve inch. CB-P4S-3FN 1/2-14 50 22 27
Een halve inch. CB-P4S-3FG 1/2-14 50 22 27
3/4 inch. CB-P6S-3FN 3/4-14 63 29 35
3/4 inch. CB-P6S-3FG 3/4-14 63 29 35
1 " CB-P8S-3FN 1-11 1/2 71 36 41
1 " CB-P8S-3FG 1-11 71 36 41


Toepassingen

• Offshoreplatformen en onderzeese apparatuur
• Olie- en gasvloeistofcircuits
• High-vibration mobiele hydraulische systemen
• Machines voor het verwerken van materialen met mechanische schokken
• Druksensitieve of verontreinigingsgecontroleerde systemen
