Plaats van herkomst:
Shanghai, China
Merknaam:
Carterberg
Certificering:
IATF16949
Modelnummer:
CB-SPS-3FN-WA56000
| Parameter | Waarde |
|---|---|
| Koppelingstype | Schroef-om-te-verbinden, Poppet-klep |
| Lichaamsgrootte (inches) | ¼", ⅜" |
| Max. werkdruk | 10.000 PSI (700 bar) |
| Min. barstdruk | 40.000 PSI (2.800 bar) |
| Nominale doorstroming | 11 L/min (¼") / 16 L/min (⅜") |
| Luchtinsluiting | 1,1 ml (¼") / 1,9 ml (⅜") |
| Materiaal | Verzinkt koolstofstaal |
| Afdichtingsmateriaal | NBR |
| Verbindingstype | Handmatige schroefdraad |
| Temperatuurbereik | -20°C tot +120°C |
Vrouwelijk (Socket)
| Lichaamsgrootte | ONDERDEELNR. | Draad | A | B | HEX |
| 1/4" | CB-S2S-3MN-C | 1/4 NPT | 60 | 28,5 | 22 |
| 3/8" | CB-S3S-3MN-C | 3/8 NPT | 70 | 35 | 27 |
Mannelijk (Plug)
| Lichaamsgrootte | ONDERDEELNR. | Draad | C | D | HEX |
| 1/4" | CB-P2S-3MN-C | 1/4 NPT | 35 | 15,9 | 19 |
| 3/8" | CB-P3S-3MN-C | 3/8 NPT | 42 | 19 | 23 |

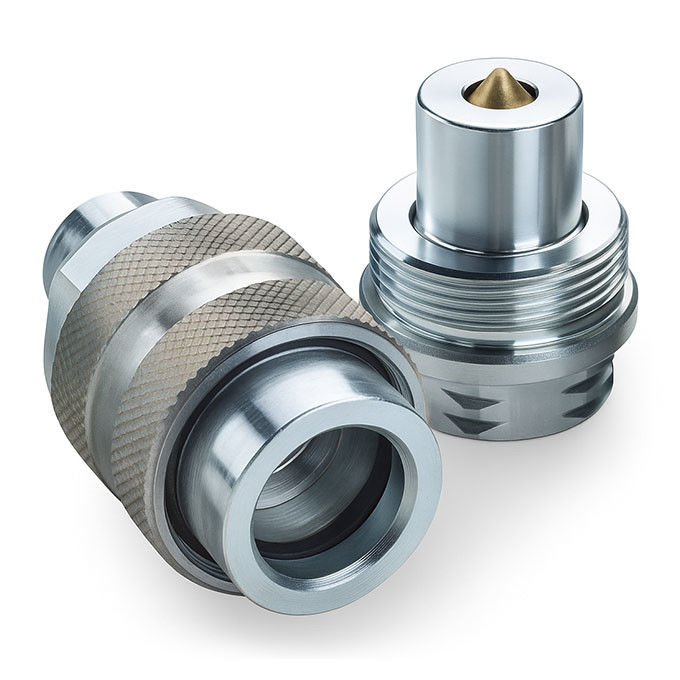

De CB-SPS-3FN-WA56000 maakt gebruik van een schroef-om-te-verbinden systeem om de integriteit van de afdichting te behouden, zelfs in omgevingen met hoge trillingen of restdruk. De kleplichamen bevatten afdichtingen in poppet-stijl om lekkage tijdens het loskoppelen te voorkomen. Het zeskantontwerp maakt een eenvoudige, met gereedschap ondersteunde installatie in krappe constructies mogelijk.
