Name: met een gewicht van niet meer dan 10 kg
Brand: Phidix Motion Controls (Shanghai) Co., Ltd.
SKU: CB-SPS-3FN-96
Availability: InStock

Huis > producten > hydraulische snelle koppelingen >

met een gewicht van niet meer dan 10 kg

Plaats van herkomst:

Shanghai, China

Merknaam:

Carterberg

Certificering:

IATF16949

Modelnummer:

CB-SPS-3FN-96

Neem contact met ons op

Vraag een offerte

Productdetails

Serise:

met een diameter van niet meer dan 20 mm,

Afmeting:

3/4", 1", 1-1/4"

Materiaal:

Koolstofstaal met zink

Werkdruk:

tot en met 3000 psi

Nominale stroom:

tot en met 100 gpm

Temperatuurbereik:

-30°C aan +120°C

Toepassing:

Mobiele hydraulische systemen met beperkte paneelruimtes, Voertuigen voor olieveld- en chemische die

Verwisselbaar:

HANSEN FD86 Serie

Betalings- en verzendvoorwaarden

Min. bestelaantal

Onderhandeling

Prijs

Onderhandelbaar

Verpakking Details

karton

Levertijd

7-20 werkdagen

Betalingscondities

L/C, D/A, D/P, T/T, Western Union

Levering vermogen

5000~20000 pc/month

Verwante producten

schroefdraad-hydraulische-snelkoppelingen

Vind de beste prijs

met een diameter van niet meer dan 20 mm,

Vind de beste prijs

schroefdraad-hydraulische-snelkoppelingen-cb-sps-3fn-fd86

Vind de beste prijs

met een gewicht van niet meer dan 10 kg

Vind de beste prijs

Neem contact met ons op

86-021-37214610

Contact opnemen

Productbeschrijving

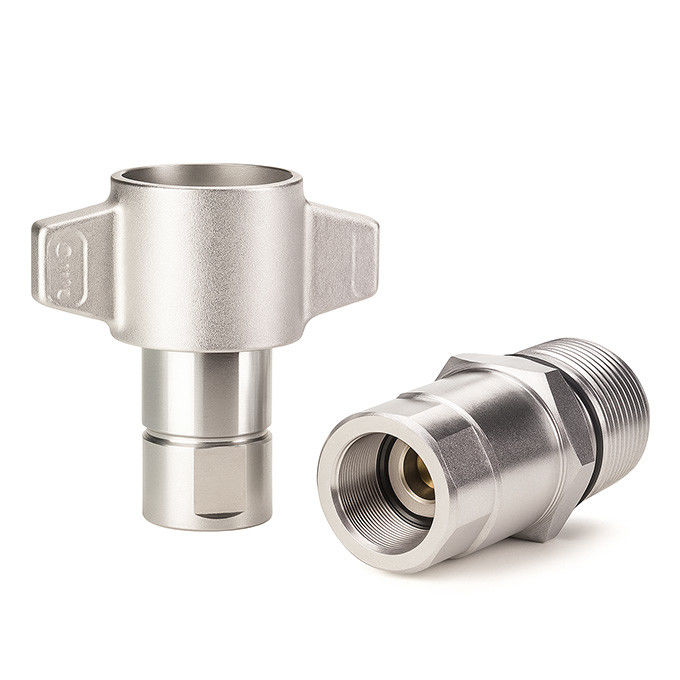

CB-SPS-3FN-96 Gedrukt Hydraulisch Koppeling.

De CB-SPS-3FN-96 is een vleugelstijl draad hydraulische snelkoppeling ontworpen voor toepassingen die een betrouwbare verbinding onder restdruk en trillingen vereisen.Dit model is ontworpen met een tweerichtings afsluitingsstructuur en flensmontage-mogelijkheid en is ideaal voor systemen waar snelle handmatige aansluiting en veilige bevestiging van cruciaal belang zijn.

Het biedt zowel veelzijdigheid als sterkte voor mobiele hydraulica, olieveldsystemen en hogedruktransferlijnen.

Belangrijkste kenmerken

• Ontwerp met vleugelhandvat voor een gemakkelijke handmatige aansluiting zonder gereedschap

• Draadverbinding met geïntegreerde dubbele afsluitkleppen (geen vloeistofverlies)

• Residuele drukverbinding voor hogedruk- of pulserende systemen

• Interface voor het monteren van flenssen, geschikt voor de installatie van panelen of schotten

• Verkrijgbaar in drie maten: 3/4", 1" en 1-1/4"

• Compatibel met gelijksoortige profiel-gegoede koppelingen voor flexibel gebruik

• Vibratiebestendige carrosserie, geschikt voor mobiele of zware hydraulische installaties.

Technische specificaties

Grootte (inch)	Nominale druk (PSI)	Nominale druk (bar)	Stroomvermogen (GPM)	Temperatuurbereik	Gezegelmateriaal
3/4 inch.	3,000	207	50	-30°C tot +120°C	NBR
1 "	3,000	207	75	-30°C tot +120°C	NBR
1-1/4"	2,750	190	100	-30°C tot +120°C	NBR

•MateriaalZinkgeplatte koolstofstaal

•Type verbinding: vleugelmoer-draad-om-te-verbinden

•Tipe zegel: dubbele afsluiting, interne poppetkleppen

•Installatie: paneelmontage via flens (met optionele beschermende stofkappen)

Dimensionele overzicht

Vrouwtje (Socket)

Lichaamsgrootte	- Dat is niet waar.	Draad	Een	B.	HEX
3/4 inch.	CB-S6B-3FN-A	3/4-14	79	103	29,2
1 "	CB-S8B-3FN-A	1-11 1/2	96	113	36,6
1 1/4	CB-S10B-3FN-A	1-1/4	101	132	45,2

Mannetje (plug)

Lichaamsgrootte	- Dat is niet waar.	Draad	C	D	HEX
3/4 inch.	CB-P6B-3FN-A	3/4-14	79	38	33,3
1 "	CB-P8B-3FN-A	1-11 1/2	90	47,5	39,6
1 1/4	CB-P10B-3FN-A	1-1/4	94	53,8	47,8

Toepassingen

• Mobiele hydraulische systemen met beperkte panelen

• Olie- en chemische voertuigen

• Hoogdruksystemen waarvoor een restdruktolerantie vereist is

• Apparatuur met sterke trillingen of schokbelastingen (bv. booreenheden, lieren)

Waarom kiezen voor CB-SPS-3FN-96 in plaats van standaard draadkoppelaars?

In vergelijking met de conventionele hexagroepen met draadjes biedt het 96-vleugeltype:

• Gemakkelijker handmatig strekken/lossen onder druk

• Snellere visuele uitlijning tijdens de installatie

• Vergemakkelijkt monteren van panelen met consistente interfacegroottes

• Betrouwbare aansluiting wanneer vaak uit elkaar moeten worden gehaald
