Plaats van herkomst:
Shanghai, China
Merknaam:
Carterberg
Certificering:
IATF16949
Modelnummer:
CB-SPS-3FN-BE

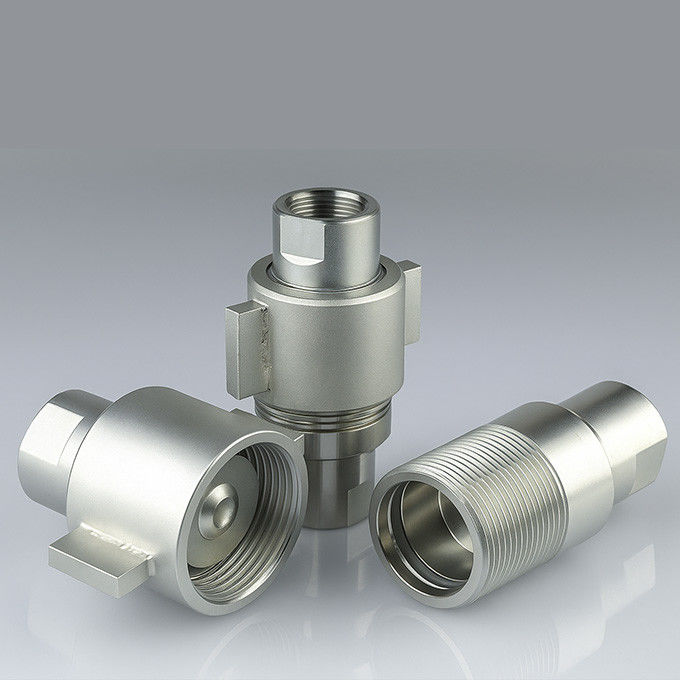

CB-SPS-3FN-BE is een robuuste stalen hydraulische snelkoppeling van Carterberg, ontworpen voor hogedruk vloeistofoverdrachts systemen die opereren in olie & gas, booreilanden, en bouwmachines. Met een vleugelmoer vergrendelingshuls en ACME schroefdraadprofiel maakt het snelle handmatige aansluiting mogelijk, zelfs onder restdruk—zonder dat er gereedschap nodig is.
Dit model beschikt over een droge-breuk dubbele afsluiter, geharde stalen kern en nitrilrubber afdichting voor lekkagepreventie onder veeleisende thermische en drukcycli. Volledig compatibel met gangbare uitwisselingsstandaarden, biedt het een ideale retrofit-optie voor internationale operaties.
| Parameter | Waarde |
|---|---|
| Model | CB-SPS-3FN-BE |
| Aansluitingstype | Schroefdraad-naar-Aansluiting (Vleugelmoer, ACME Schroefdraad) |
| Klep Type | Dubbele Afsluiter, Droge-Breuk |
| Afdichtingsmateriaal | NBR (Buna-N) |
| Behuizingsmateriaal | Koolstofstaal met zinkcoating |
| Nominale Maten | 3/4", 1", 1-1/4", 1-1/2", 2" |
| Nominale Druk | 5000 PSI (Alle Maten) |
| Nominale Flow (GPM) | 50, 74, 127, 185, 264 (maat-afhankelijk) |
| Temperatuurbereik | –30°C tot +120°C |
| Uitwisseling | Faster OGV, Stucchi VOF |

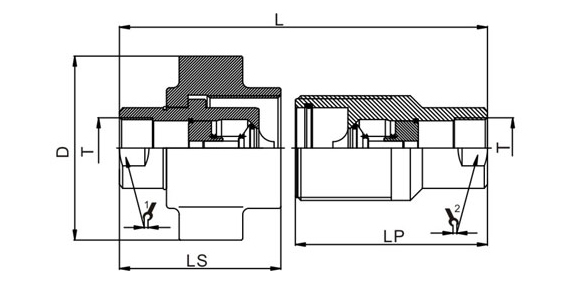

| Behuizingsgrootte | ONDERDEELNR. | L | LS | LP | Φ D | HEX1 | HEX2 | T |
| 3/4" | CB-S6B-3FN-A | 123.5 | 71.8 | 83.2 | 77 | S31.8对边 | S31.8对边 | G3/4" |
| 1" | CB-S8B-3FN-A | 153 | 87.3 | 105.8 | 105 | S41.3对边 | S41.3对边 | G1" |
| 1-1/4" | CB-S10B-3FN-A | 197.8 | 113 | 136.8 | 116 | S50.8对边 | S50.8对边 | G1-1/4" |
| 1-1/2" | CB-S10B-3FN-A | 219.6 | 127 | 151.2 | 145 | S57对边 | S57对边 | G1-1/2" |
| 2" | CB-S10B-3FN-A | 255 | 154.5 | 179 | 170 | S74对边 | S74对边 | G2 |
| Eigenschap | Voordeel |
|---|---|
| ACME schroefdraad + vleugelmoer huls | Soepele ingreep en hoge koppelweerstand |
| Restdrukverbinding | Gebruiksvriendelijk tijdens veldservice |
| Droge-breuk klep | Verminderd risico op verontreiniging en morsen |
| Gestandaardiseerde afdichting | Compatibel met Skydrol en minerale vloeistoffen |
