Name: met draad-hydraulische snelle koppelingen-cb-hydrav-kd
Brand: Phidix Motion Controls (Shanghai) Co., Ltd.
SKU: CB-HYDRAV-KD
Availability: InStock

Huis > producten > hydraulische snelle koppelingen >

met draad-hydraulische snelle koppelingen-cb-hydrav-kd

Plaats van herkomst:

Shanghai, China

Merknaam:

Carterberg

Certificering:

IATF16949

Modelnummer:

CB-HYDRAV-KD

Neem contact met ons op

Vraag een offerte

met draad-hydraulische snelle koppelingen-cb-hydrav-kd

Productdetails

Serise:

met een diameter van niet meer dan 20 mm,

grootte:

1/4"

Materiaal:

van roestvrij staal

Werkdruk:

tot 6525 psi

Bedrijfstemperatuur:

-40°C aan +150°C

Applicatie:

Hydraulische testbanken voor vliegtuigen, onderhoudssystemen voor luchtvaart op de grond

Verwisselbaar:

GROMELLE HYDRAV-serie

Betalings- en verzendvoorwaarden

Min. bestelaantal

Onderhandelingen

Prijs

Onderhandelbaar

Verpakking Details

Doos

Levertijd

7-20 werkdagen

Betalingscondities

L/C, D/A, D/P, T/T, Western Union

Levering vermogen

5000~20000 pc/month

Verwante producten

schroefdraad-hydraulische-snelkoppelingen

Vind de beste prijs

met een diameter van niet meer dan 20 mm,

Vind de beste prijs

schroefdraad-hydraulische-snelkoppelingen-cb-sps-3fn-fd86

Vind de beste prijs

met een gewicht van niet meer dan 10 kg

Vind de beste prijs

Neem contact met ons op

86-021-37214610

Contact opnemen

Productbeschrijving

CB-HYDRAV-KD-draadvormige hydraulische koppelaar met droge breuk voor grondsystemen voor luchtvaart

CB-HYDRAV-KD is een gespannen hydraulische snelkoppeling die is ontworpen voor verbindingen met een hoge integriteit in kritieke aerospace-grondondersteuningssystemen.Met een trillingsbestendige vergrendelingshoes en een droge breukkleppenarchitectuur voorkomt het vloeistofverlies en zorgt het voor een veilige werking onder druk.

In tegenstelling tot traditionele push-to-connect systemen, gebruikt de CB-HYDRAV-KD een snel schroef in hoes met geïntegreerde veiligheid ring,waardoor het speciaal geschikt is voor toepassingen waar anti-lossing verplicht is, zoals vliegtuigenproefbanken en voor missie-kritieke mobiele hydraulische eenheden.

Belangrijkste kenmerken

•Gedrukt sluiten van de mouwen: Snel aansluiten door de buitenmantel te schroeven, met mechanische vergrendelingsring voor antivibratieve veiligheid.

•Droogbrekingsarchitectuur: Dual-shut-off-klep systeem minimaliseert de luchtinsluiting bij aansluiting en het vloeistofverlies bij ontkoppeling.

•EPDM 41B Afdichtingen: Voldoet aan de norm NF L 17-241, compatibel met fosfaatestervloeistoffen (bijv. Skydrol®).

•SAE AS 4395 Aanpassing van de haven: ontworpen om te worden geïntegreerd met standaard verzamelaars van de testbank en hydraulische grondpunten van vliegtuigen.

•Breed werkbereik: nominale druk tot 450 bar / 6525 psi, temperatuur van -40°C tot +150°C.

Technische specificaties

Parameter	Waarde
Model	CB-HYDRAV-KD
Type verbinding	Schroef voor aansluiting met veiligheidsring
Typ van de klep	Dubbel afsluiten, droog-breken
Gezegelmateriaal	EPDM 41B (Skydrol-compatibel)
Materiaal van het lichaam	Geanodiseerd aluminium
Vlammateriaal en klepmateriaal	Roestvrij staal
Opties voor nominale diameter	Een kwart, drie kwart, één, een kwart.
Werkdruk	tot 450 bar (6525 psi) afhankelijk van de afmeting
Werktemperatuur	-40°C tot +150°C
Verbindingsnorm	SAE AS 4395-interface
Verlies op ontkoppelen	0.18 ml 1.16 ml (afhankelijk van de grootte)

Dimensionele overzicht

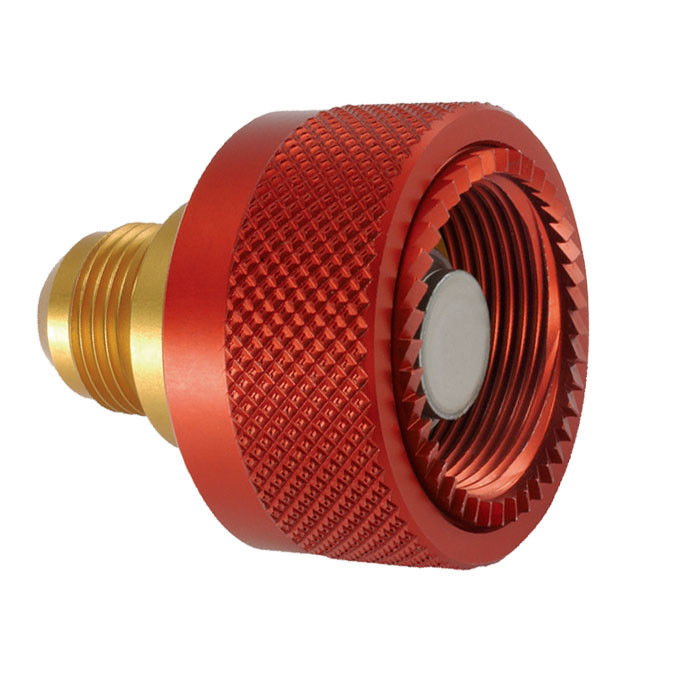

Vrouwtje (Socket)

Lichaamsgrootte	- Dat is niet waar.	Een	B.	C	HEX
Een kwart.	CB-S2B-5MU-E	41	39	14	14
3/4 inch.	CB-S6B-5MU-E	49	60	22	33
1 "	CB-S8L-5MU-E	79	70	23	48
1 1/2	CB-S10B-5MU-E	91	80	28	54

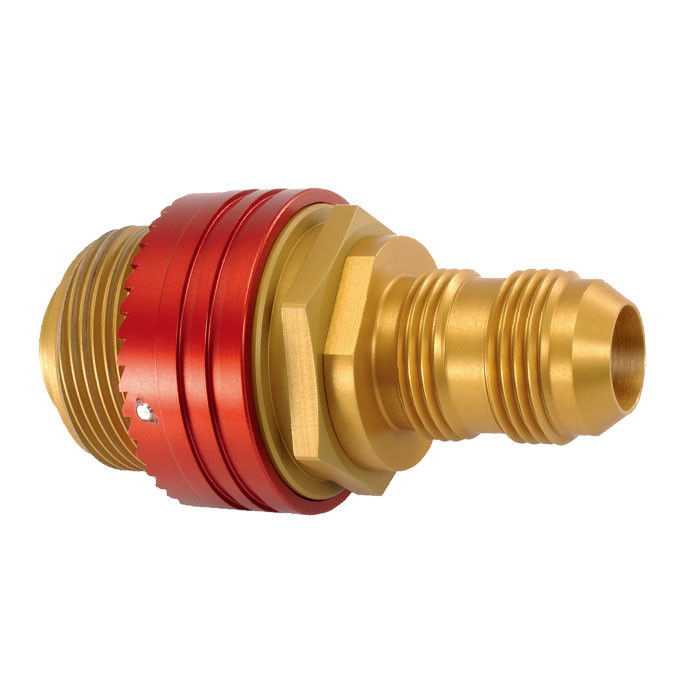

Mannetje (plug)

Lichaamsgrootte	- Dat is niet waar.	D	E	F	HEX
Een kwart.	CB-P2B-5MU-E	35	25	14	29
3/4 inch.	CB-P6B-5MU-E	61	41	36	41
1 "	CB-P8L-5MU-E	73	60	23	54
1 1/2	CB-P10B-5MU-E	81	70	28	70

Toepassingsscenario's

CB-HYDRAV-KD-koppelingen worden voornamelijk gebruikt in:

•Hydraulische testbanken voor vliegtuigen

•Ground Maintenance Systems voor luchtvaart

•Gereedschaps- en paneelinterfaces met een anti-aflosvereiste

•Mobiele apparatuur die onder druk droog moet breken

Waarom Carterberg's CB-HYDRAV-KD?

In sectoren waar falen geen optie is, zoals de luchtvaart en de hydraulische tests, onderscheidt CB-HYDRAV-KD zich door:

• Verbeterde veiligheid tegen trillingen via schroefhuls

• Minimaal vochtverlies en luchtinlaat

• Compatibiliteit met luchtvaartvloeistoffen

• Compact, modulair ontwerp, verkrijgbaar in verschillende maten
