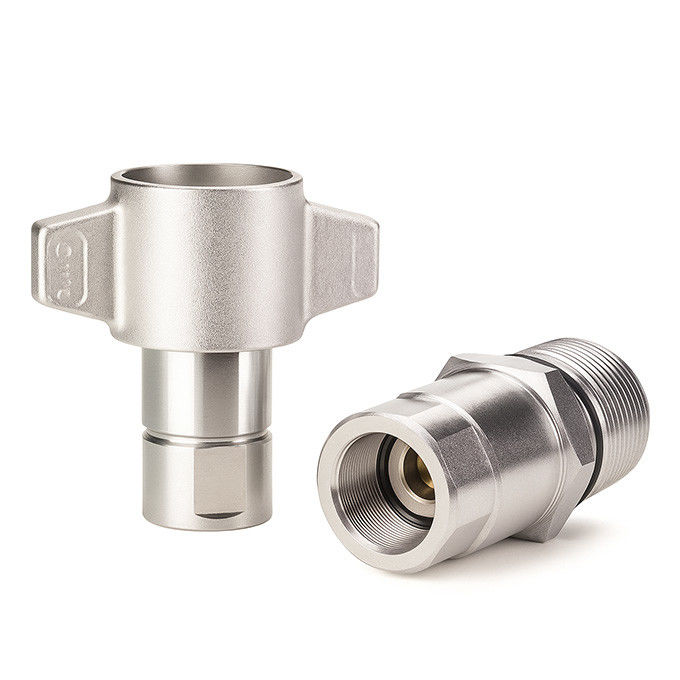

CB-SPS-3FN-FD86 Schroef-naar-Verbinden Hydraulische Koppeling
De CB-SPS-3FN-FD86 is Carterberg's geavanceerde schroef-naar-verbinden hydraulische snelkoppeling, ontworpen voor systemen met hoge impulsen waar drukstoten en vloeistofzuiverheid cruciaal zijn.Gebaseerd op een dry-break, vleugelmoer/zeskantmoer configuratie, zorgt het voor een veilige verbinding en minimaal vloeistofverlies - zelfs bij gebruik onder tegendruk.
Ontworpen voor industrieën zoals mijnbouw, hydraulische gereedschapssystemen en bulkhead-gemonteerde vloeistofoverdracht, beschikt deze koppeling over een buisvormige klepstructuur en metaal-op-metaal secundaire afdichting, die robuuste prestaties biedt tot 5000 PSI.
Belangrijkste Kenmerken
• Schroef-naar-Verbinden met Vleugel- of Zeskantmoer
Maakt verbinding onder druk (tot 750 psi) mogelijk zonder risico op vloeistofuitbarsting.
• Dry-Break Klepontwerp
Minimaliseert vloeistofverlies en voorkomt luchtinsluiting tijdens aansluiting/loskoppeling.
• Teflon Back-up Ringen + Metaal-op-Metaal Afdichting
Zorgt voor hoge impulsbestendigheid en een lange levensduur van de afdichting, zelfs bij thermische cycli.
• Acme Draadprofiel
Bestand tegen vastlopen, verbetert de uitlijning en ondersteunt herhaalde verbindingen in ruwe omgevingen.
• Stalen Flens voor Paneel/Bulkhead Montage
Optionele flens vereenvoudigt de integratie in stijve systeemassemblages.
Technische Specificaties
| Parameter |
Waarde |
| Model |
CB-SPS-3FN-FD86 |
| Type |
Schroef-naar-Verbinden, Dry Break |
| Verbindingsstijl |
Vleugelmoer of Zeskantmoer |
| Klep Type |
Buisvormig, Dubbele Afsluiting |
| Afdichtingsmateriaal |
Buna-N (NBR) |
| Materiaal Behuizing |
Hoogsterk koolstofstaal met zink trivalent plating |
| Backup Afdichting |
PTFE (Teflon) |
| Max. Werkdruk |
5.000 PSI |
| Verbinding Onder Druk |
Tot 750 PSI |
| Montage Optie |
Stalen flens (optioneel) |
| Beschikbare Maten |
1", 1-1/4" |
Maatoverzicht

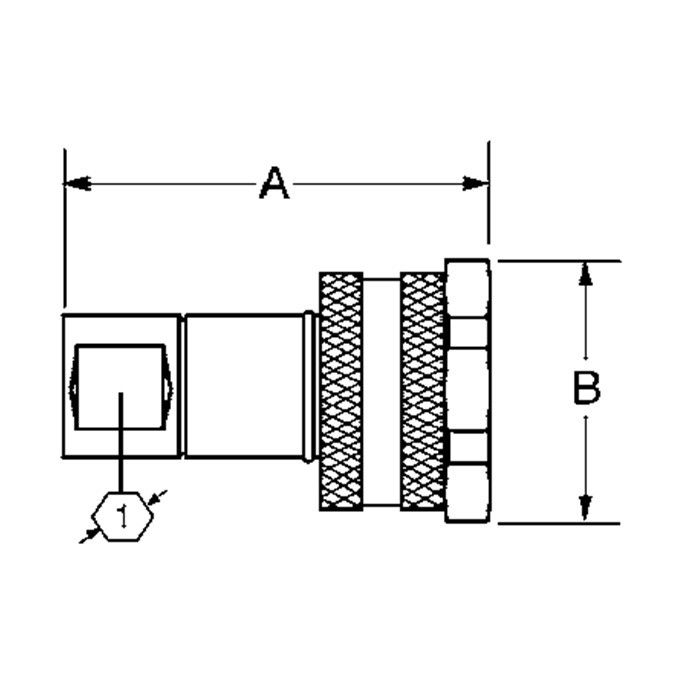

Vrouwelijk (Socket)

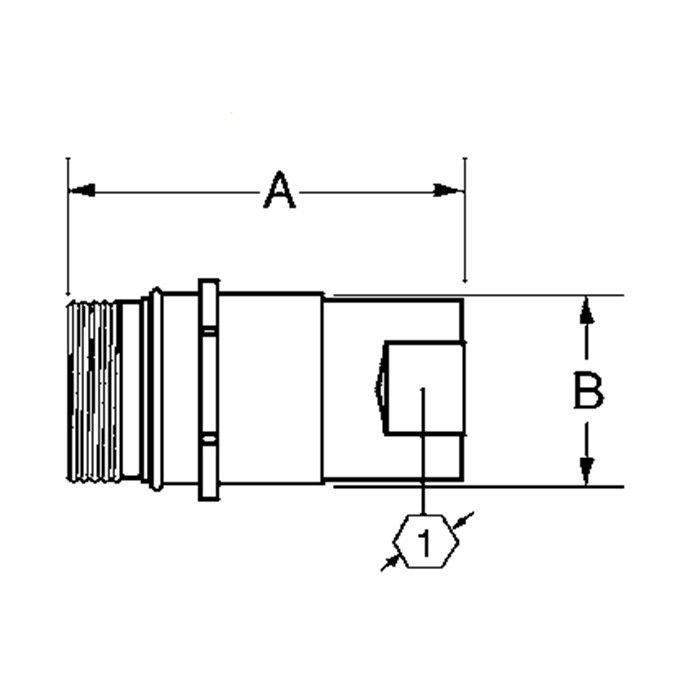

Mannelijk (Plug)
| Behuizingsmaat |
ONDERDEELNR. |
Draad |
A |
B |
HEX |
| 1" |
CB-S8S-3FN-G |
1-11 1/2 |
4.98 |
4.50 |
- |
| 1" |
CB-S8S-3FN-G |
1-11 1/2 |
4.98 |
2.81 |
1.62 |
| 1" |
CB-P8S-3FN-G |
1-11 1/2 |
4.40 |
2.11 |
1.75 |
Toepassingen
• Mijnbouwmachines
• Hydraulische Gereedschapssystemen
• Mobiele Apparatuur met Hoge Druk
• Paneel-Gemonteerde Overdrachtleidingen
• Onderhoudseenheden voor Olie & Gas
Carterberg Engineering Inzicht
De CB-SPS-3FN-FD86 is niet zomaar een schroef-naar-verbinden fitting. Door het combineren van hoge-impuls klepprestaties, tolerantie voor restdruk en robuuste Acme-schroefdraad, zorgt Carterberg voor langdurige stabiliteit waar anderen falen.
Of het nu gaat om diepe mijnbouwactiviteiten of onder druk staande mobiele reparatiestations, deze koppeling is bestand tegen trillingen, verontreiniging en schade door te strak aandraaien - waardoor het een ideale oplossing is voor missiekritische toepassingen.
Geïnteresseerd in Technische Fiches of Monsters?
Neem contact op voor CAD-tekeningen, compatibiliteitsrichtlijnen of om een offerte aan te vragen.
Carterberg's schroefdraad hydraulische serie is IATF16949-compatibel en klaar voor aangepaste specificaties.
