Place of Origin:
Shanghai, China
Merknaam:
Carterberg
Certificering:
IATF16949
Model Number:
CB-SP-6FN-PTR
De CB-SP-6FN-PTR van Carterberg is een compacte, platte hydraulische snelkoppeling die is ontworpen voor krappe, betrouwbare toepassingen.Het is gebouwd van gehard staal en beschermd door een gele zinkdichroomaatcoating., waardoor een sterke corrosiebestendigheid wordt gewaarborgd, terwijl het lichtgewicht en de compacte vorm behouden blijven.
Dit model is voorzien van een anti-blowout afdichting, een vergrendelingshuls voor het voorkomen van aftrek,en een stofbestendige beschermingsconstructie in een ontwerp dat volledig uitwisselbaar is met koppelers van de NITTO 350-serieHet is ideaal voor mobiele hydraulische systemen die hoge betrouwbaarheid vereisen onder beperkte installatieomstandigheden, zoals in elektrische voertuigen of compacte hydraulische gereedschappen.
| Kenmerken | Beschrijving |
|---|---|
| Flat face non-spill-klep | Minimaliseert vloeistofverlies en luchtinvoer tijdens het ontkoppelen; ideaal voor schone, veilige bewerkingen. |
| Mechanisch sluiten met een handvat | Vermijdt toevallig aftrekken of door trillingen veroorzaakte ontkoppeling tijdens het gebruik van de apparatuur. |
| Bescherming tegen stofdichtheid | De buitenkant van de behuizing voorkomt het binnendringen van puin en beschermt het sluitmechanisme en de klep. |
| Vergrendeling van de vergrendeling | Met een PTFE back-up ring om de spanningsdruk te hanteren zonder dat de afdichting beschadigt. |
| Gele zinkcoating | Biedt een betere corrosiebestendigheid in vergelijking met standaardcoatings, terwijl het een zichtbare identificatie biedt. |
| Staalconstructie + geharde onderdelen | Voor mechanische duurzaamheid in draagbare of trillingsgevoelige omgevingen. |
| Compacte vormfactor | Slank profiel ideaal voor krappe installatieruimtes (alleen 1/4" en 3/8" afmetingen). |
| NITTO 350 Interchange | Direct compatibel met Japanse standaardkoppelingen van de 350-serie. |
| Lichaamsgrootte | Een kwart. | 3/8" |
|---|---|---|
| Nominale druk | 5000 PSI | |
| Maximale doorstroming | 6GPM | |
| Temperatuur | -20°C tot +120°C | |
| Gezegelmateriaal | NBR (nitrilrubber) | |
| Oppervlaktecoating | geel zinkdichroomaat | |
| Type verbinding | Push-to-connect met handvat slot | |
| Typ van de klep | Vlakke, niet-verscheurende vormgeving | |

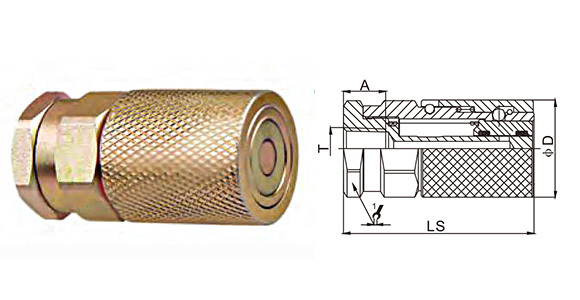

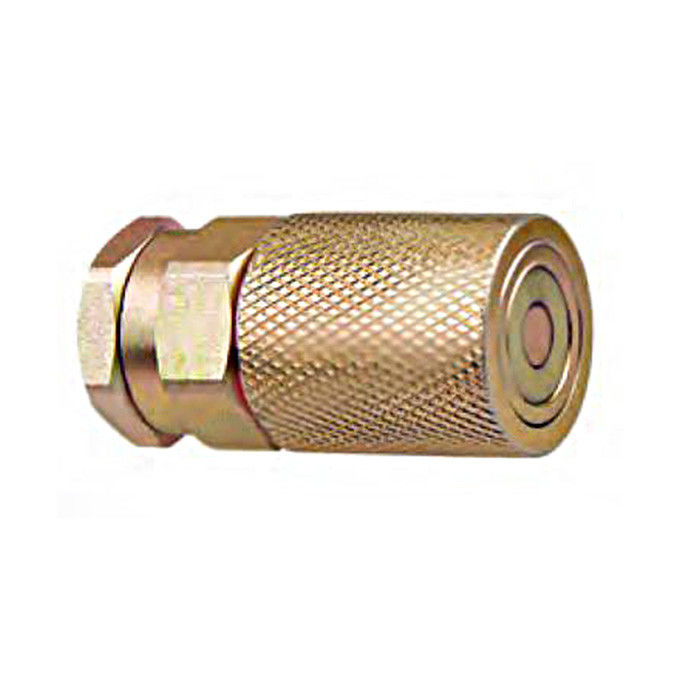

Vrouwtje (Socket)
|
Deel nr. |
LS |
ΦD |
HEX1 |
Een |
T |
|
CB-S2S-6FN-PTR |
59.3 |
30.4 |
27 |
14 |
ZG1/4 NPT1/4 |
|
CB-S3S-6FN-PTR |
71.1 |
31.5 |
30 |
16 |
ZG3/8 NPT3/8 |

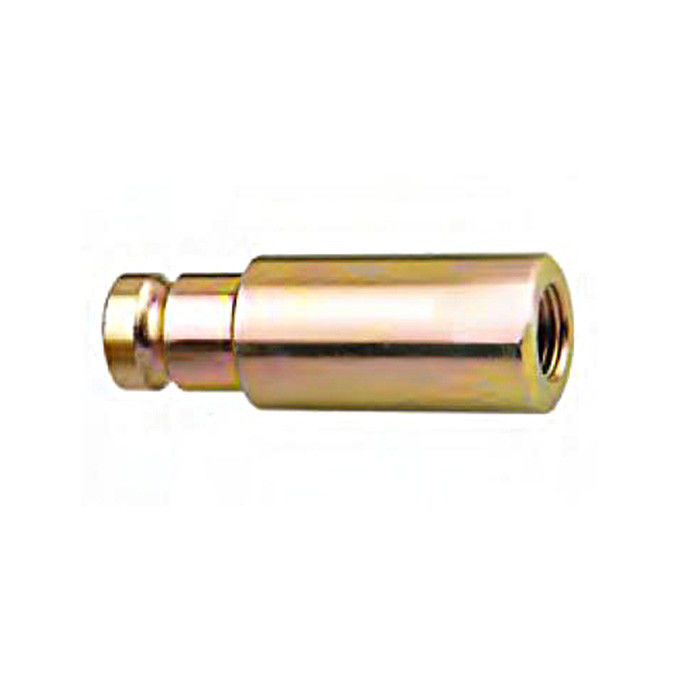

Mannetje (plug)
|
Deel nr. |
LP |
C |
HEX2 |
Een |
T |
|
CB-P2S-6FN-PTR |
64 |
20.5 |
19 |
14 |
ZG1/4 NPT1/4 |
|
CB-P3S-6FN-PTR |
71 |
25.5 |
24 |
16 |
ZG3/8 NPT3/8 |
• Onderhoud van elektrische voertuigen
• Compacte hydraulische gereedschapssystemen
• Velddienst voor elektriciteitsopwekking
• Hydraulische aansluitingen en besturingssystemen met beperkte ruimte
• Apparatuur waarvoor een ontploffingsdichtheid vereist is
