Place of Origin:
Shanghai, China
Merknaam:
Carterberg
Certificering:
IATF16949
Model Number:
CB-SP-6FN-VEP

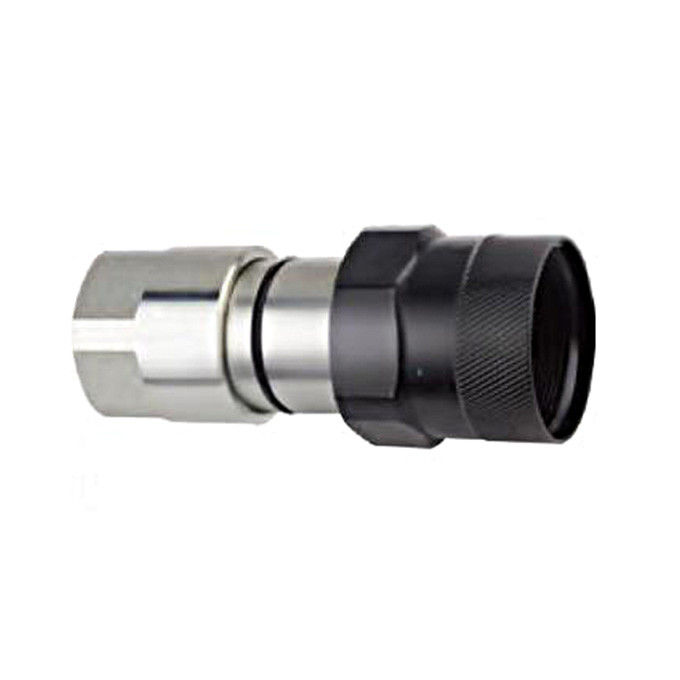

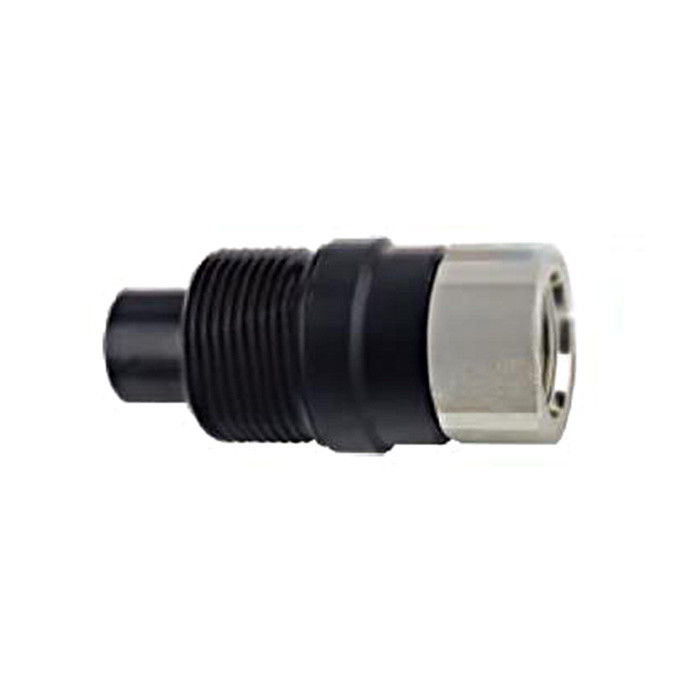

De CB-SP-6FN-VEP is Carterberg's zware draadloze platte hydraulische snelkoppeling, ontworpen voor toepassingen onder hoge druk en residuele druk.Met een spuitklepontwerp en een handgespoelde sluitingshulp zorgt het voor een veilige, lekvrije verbinding, zelfs onder harde werkomstandigheden.Dit model onderscheidt zich in de Carterberg-familie als de ideale oplossing waar veilige aansluiting onder druk en trillingsweerstand van cruciaal belang zijn.
| Kenmerken | Beschrijving |
|---|---|
| Gedrukt sluiten van de mouwen | De vrouwelijke koppeling maakt gebruik van een gegraven mouw om de verbinding met de mannelijke koppeling handmatig te beveiligen, waardoor ontkoppeling door trillingen of trek voorkomt. |
| Verbindingen onder restdruk | De mannelijke tepel is ontworpen om koppeling mogelijk te maken, zelfs wanneer residuele druk aanwezig is, waardoor de stilstandstijd tijdens het vervangen van gereedschap of slang wordt verkort. |
| Ontwerp van de spuitklep | Vlakke kleppen minimaliseren het lek van vloeistof tijdens het loskoppelen en verminderen de luchtinsluiting tijdens het opnieuw aansluiten. |
| Bouw van staalbarstokken | Alle koppelingen zijn geconstrueerd van massief koolstofstaal voor een superieure sterkte en weerstand tegen hydraulische schokken en impulsen. |
| BFT-zegel tegen ontploffing | De afdichting van nitrilrubber met gebonden BFT-structuur biedt een uitstekende afdichtingsbetrouwbaarheid onder extreme omstandigheden. |
| Milieuvriendelijke chroomlaag | Een geavanceerde oppervlaktebehandeling verbetert de corrosiebestendigheid, waardoor het geschikt is voor buiten- en vochtige omgevingen. |
| Grootte (inches) | Draadtype | Nominale druk (PSI) | Nominale doorstroming (GPM) |
|---|---|---|---|
| 1/2 | G1/2 | 7000 | 12 |
| 5/8 | G3/4 | 7000 | 28 |
| 3/4 | G1 | 7000 | 50 |
| 1 | G1-1/4 | 6000 | 88 |
| 1-1/2 | G1-1/2 | 5000 | 152 |
• Temperatuurbereik:-20°C tot +120°C
•Gezegelmateriaal:NBR (nitrilrubber)
•Materiaal van het lichaam:met een breedte van niet meer dan 600 mm
•Naleving:ISO 16028
•Verwisselbaar met:STUCCHI VEP-serie
Vrouwtje (Socket)
|
Deel nr. |
LS |
D |
HEX1 |
HEX2 |
Een |
T |
|
CB-S4S-6FN-VEP |
103.5 |
Φ49 |
S36 六角 |
S46六角 |
16.5 |
G1/2 NPT1/2 |
|
CB-S6S-6FN-VEP |
114 |
Φ53.7 |
S41六角 |
S50六角 |
20 |
G3/4 NPT3/4 |
|
CB-S8S-6FN-VEP |
133.5 |
Φ58.8 |
S46六角 |
S55六角 |
21 |
G1 NPT1 |
|
CB-S10S-6FN-VEP |
145.2 |
Φ68.7 |
S55六角 |
S65六角 |
21 |
G1-1/4 NPT1-1/4 |
|
CB-S12S-6FN-VEP |
187.5 |
Φ92 |
S65六角 |
S85六角 |
21 |
G1-1/2 NPT1-1/2 |
|
Deel nr. |
LS |
C |
d |
E |
HEX2 |
Een |
T |
|
CB-P4S-6FN-VEP |
95 |
18.8 |
24.54 |
M40*3 |
S36六角 |
16.5 |
G1/2 NPT1/2 |
|
CB-P6S-6FN-VEP |
98.8 |
19.5 |
27.04 |
M45*3 |
S36六角 |
20 |
G3/4 NPT3/4 |
|
CB-P8S-6FN-VEP |
113.9 |
24 |
29.95 |
M50*3 |
S46六角 |
21 |
G1 NPT1 |
|
CB-P10S-6FN-VEP |
123.5 |
24.8 |
36.05 |
M58*3 |
S55六角 |
21 |
G1-1/4 NPT1-1/4 |
|
CB-P16S-6FN-VEP |
150 |
31.5 |
57 |
Tr80*4 |
S65六角 |
21 |
G1-1/2 NPT1-1/2 |
