Place of Origin:
Shanghai, China
Merknaam:
Carterberg
Certificering:
IATF16949
Model Number:
CB-6FN-FFY

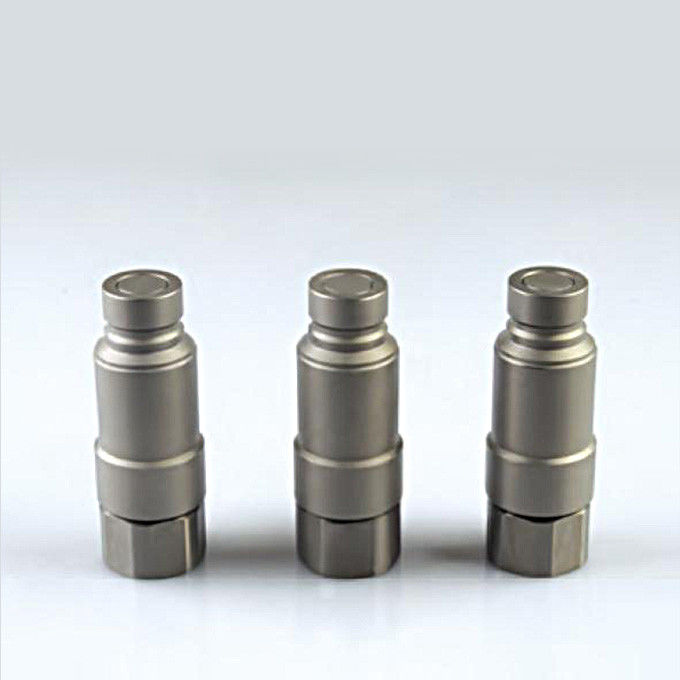

De CB-6FN-FFY van Carterberg is een mannelijke platte hydraulische snelkoppeling die is gebouwd om veeleisende druk- en stroomomstandigheden in mobiele en industriële vloeistofsystemen te hanteren.Het heeft een geavanceerd interieur met drie kleppen., waardoor verbinding onder restdruk mogelijk is zonder dat er vloeistof of lucht uitvalt.
Elke koppeling is met precisie bewerkt uit massief koolstofstaal en is afgewerkt met een milieuvriendelijke zink-nikkelcoating voor een uitstekende corrosiebestendigheid.De FFY-serie voldoet aan de ISO 16028-normen en is ontworpen voor langdurige betrouwbaarheid in omgevingen zoals bouwmachines, hydraulische brekers en ondergrondse gereedschappen.
| Kenmerken | Beschrijving |
|---|---|
| Intern systeem met drie kleppen | Bevat drie onafhankelijke interne kleppen die een veilige aansluiting onder restdruk mogelijk maken. |
| Flat face non-spill ontwerp | Het elimineert vloeistofverlies en luchtinvoer tijdens het ontkoppelen. |
| Restdruk verenigbaar | Speciaal ontworpen voor werktuigwisselingsscenario's onder hoge druk. |
| Barstock Carbon Steel Construction | Biedt hoge sterkte en trillingsbestandheid. |
| Zink-nikkel geplatte oppervlakte | Verbetert de duurzaamheid in buiten- en corrosieve omgevingen. |
| Voldoet aan ISO 16028 | Geschikt voor integratie met ISO-standaard hydraulische systemen. |
| Lichaamsgrootte (inches) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
|---|---|---|---|---|---|
| Nominale druk (PSI) | 5000 | 4350 | 4350 | 3625 | 3000 |
| Nominale doorstroming (GPM) | 3 | 6 | 12 | 50 | 80 |
| Temperatuurbereik | -20°C ~ +120°C | ||||
| Standaardzegel | NBR (nitrilrubber) | ||||
Mannetje (plug)
|
Deel nr. |
L |
D |
HEX1 |
Een |
T |
|
CB-P2S-6FN-FFY |
76.7 |
16.17 |
S20 |
11.8 |
G1/4 |
|
CB-P3S-6FN-FFY |
78.1 |
19.75 |
S24 |
16.5 |
G3/8 |
|
CB-P4S-6FN-FFY |
95.8 |
24.54 |
S32 |
17.8 |
G1/2 |
|
CB-P8S-6FN-FFY |
113.9 |
29.95 |
S46 |
23.5 |
G1 |
|
CB-P10S-6FN-FFY |
123.7 |
36.05 |
S55 |
23.4 |
G1-1/4 |
• Hydraulische bevestigingen met restdruk
• Interfaces van excavatorbrekers
• Ondergrondse boor- en boorgereedschappen
• mobiele nutsapparatuur hydraulische poorten
• Fluidsystemen voor ruwe omstandigheden
