Plaats van herkomst:
Shanghai, China
Merknaam:
Carterberg
Certificering:
IATF16949
Modelnummer:
CB-SP-6FN-RW
| Component | Materiaal |
|---|---|
| Lichaam / mouw / uiteinden | van roestvrij staal |
| Ventielen | met een gewicht van niet meer dan 10 kg |
| Vlammen en ballen | van roestvrij staal |
| Gezegelmateriaal | Viton (andere op aanvraag) |
Deze configuratie biedtuitstekende chemische weerstand, thermische stabiliteit, en betrouwbaarheid op lange termijn in het veld of mobiel gebruik.
| Parameter | Specificatie |
|---|---|
| Verbindingsmethode | Pull-to-connect |
| Tipe zegel | Doppelverzegelings- + platte valve |
| Typ van de klep | Platte oppervlakte met weinig lekken |
| Werkdruk | 160 bar / 2320 PSI |
| Nominale stroom | 16 ¢ 40 l/min |
| Invoer van lucht | ≤ 0,10 ml / 0,20 ml |
| Vergieten | ≤ 0,01 ml / 0,02 ml |
| Temperatuurbereik | ¥20°C tot +200°C (¥4°F tot +392°F) |
| Beschikbare maten | 1/4", 3/8" |
| Standaard | ISO 16028-compatibel |
| Uitwisselbaar met | Hansen RW-serie |
Technische tekening met vrouwelijke connector CB-SP-6FN-RW en interne kleppen.
| Lichaamsgrootte | - Dat is niet waar. | Draad | Een | B. | C | HEX |
| Een kwart. | CB-S2L-6MG-F | G1/4 | 53,5 | 30 | 11 | 24 |
| 3/8" | CB-S3L-6MG-F | G3/8 | 67,5 | 35 | 12 | 29 |
Dimensionele weergave van de mannelijke aansluiting met vlak profiel en afsluitingsinterface
| Lichaamsgrootte | - Dat is niet waar. | Draad | D | E | F | HEX |
| Een kwart. | CB-P2L-6MG-F | G1/4 | 46 | 12,5 | 11 | 24 |
| 3/8" | CB-P3L-6MG-F | G3/8 | 57 | 17 | 12 | 29 |

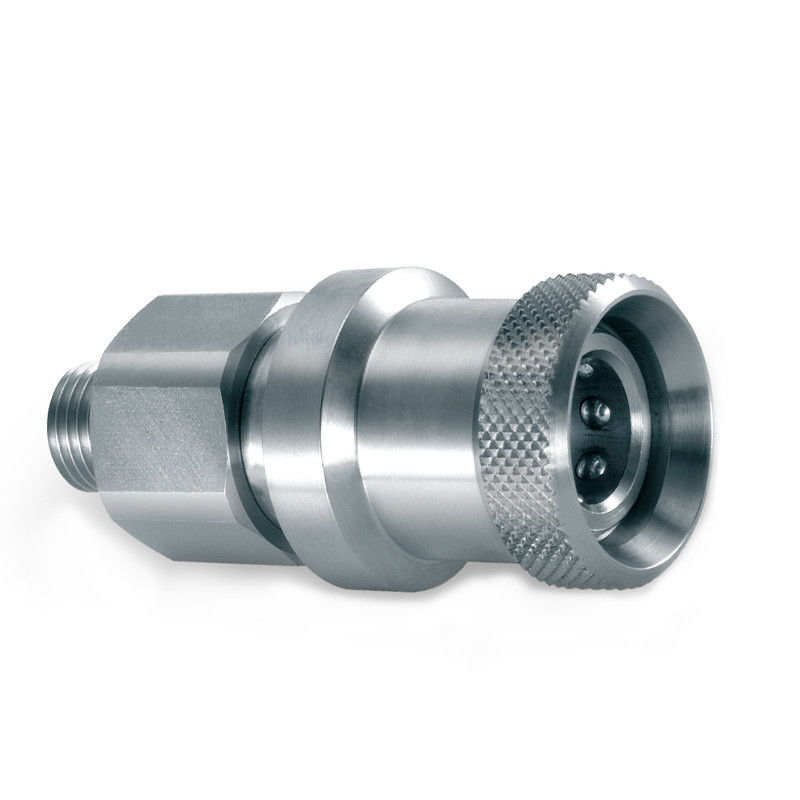

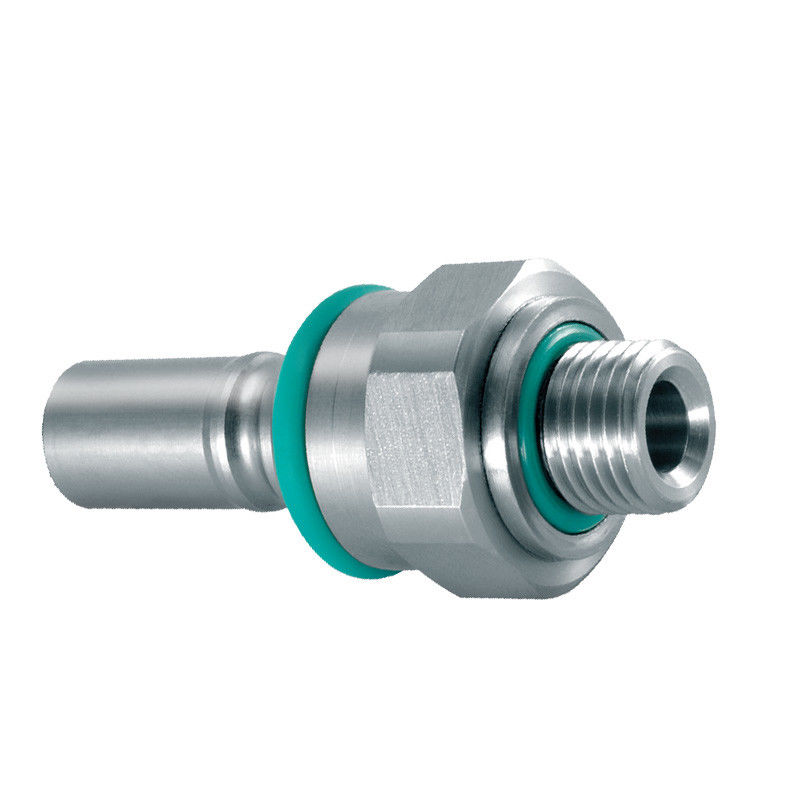

Echte afbeelding van de mannelijke en vrouwelijke connectoren van CB-SP-6FN-RW, met uiterlijk ontwerp en afwerking.
