Plaats van herkomst:
China
Merknaam:
carterberg
Certificering:
IATF16949
Modelnummer:

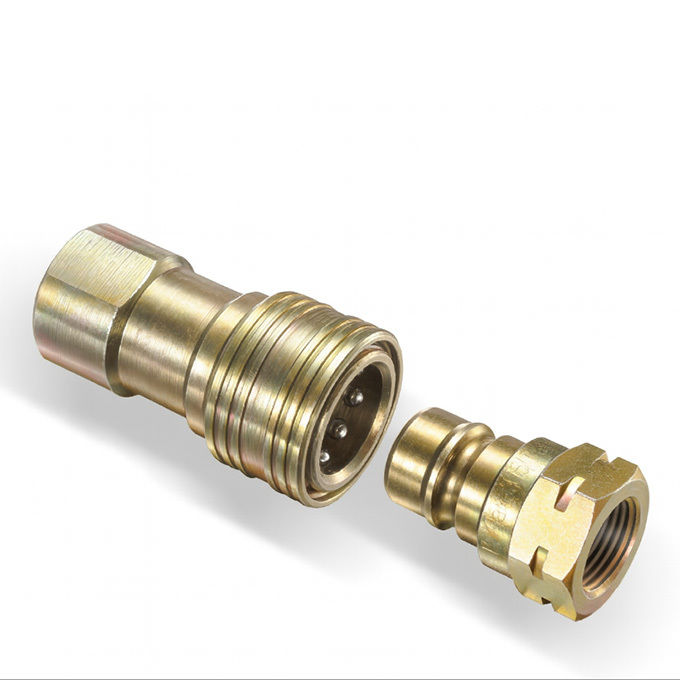

CB-SPL-10F
CB-SPL-10Fvoldoet aan de door ISO 7241-1 A vastgestelde geometrische normen en zorgt voor een naadloze pasvorm in alle hydraulische systemen.
| ISO-grootte | Nominale diameter (mm) | L1 (mm) | L2 (mm) | Ø1 (mm) | Ø2 (mm) | F (draad) | Gewicht (g) |
|---|---|---|---|---|---|---|---|
| 1/4 ′′ | 6.3 | 68 | 36 | 25 | 19 | G 1/4 / NPT 1/4 | 94 |
| 3/8 | 10 | 76 | 41.5 | 30 | 23 | G 3/8 / NPT 3/8 | 139 |
| 1/2 ‰ | 12.5 | 91 | 49 | 38 | 27 | G 1/2 / NPT 1/2 | 238 |
| 3/4 ̊ | 20 | 110 | 61.5 | 48 | 35 | G 3/4 / NPT 3/4 | 484 |
| 1 ¢ | 25 | 128 | 71.5 | 53 | 41 | G 1 / NPT 1 | 670 |
Alle metingen hebben betrekking op de halve stopcontact in aangesloten positie.
Elke maat biedt een drukoptimaliseerde prestatie met minimale drukdaling bij standaard olieviscositeit.
| ISO-grootte | Maximale werkdruk (bar/psi) | Stroomsnelheid (Δp = 1 bar) | Vergieten (ml) |
|---|---|---|---|
| 1/4 ′′ | 315 / 4565 | 6.3 l/min | 0.35 |
| 3/8 | 315 / 4565 | 10 l/min | 1.5 |
| 1/2 ‰ | 250 / 3625 | 12.5 l/min | 2.6 |
| 3/4 ̊ | 250 / 3625 | 20 l/min | 8.5 |
| 1 ¢ | 200 / 2900 | 25 l/min | 13 |
CB-SPL-10F maakt een flexibele keuze van materialen en afdichtingen mogelijk, afhankelijk van de blootstelling van de toepassing (temperatuur, chemische compatibiliteit, systeemdruk).
| Component | Standaardmateriaal | Facultatief |
|---|---|---|
| Lichaam / mouw | Zinkgeplatte staal (vrij van Cr6) | Roestvrij staal op aanvraag |
| Valve | met een breedte van niet meer dan 50 mm | – |
| Bollen | van roestvrij staal | – |
| Vlammen | koolstofstaal | van roestvrij staal |
| Gezegels | NBR (nitril) | FKM (Viton) |
Temperatuurbereik:
• NBR: -20°C tot +100°C
• FKM: -20°C tot +200°C
