Plaats van herkomst:
Shanghai, China
Merknaam:
Carterberg
Certificering:
IATF16949
Modelnummer:
CB-SP-6FN-FF
| Component | Materiaal / Afwerking |
|---|---|
| Lichaam | Zinkgeplatte staal met bichroom of QPQ |
| Deeltjes | QPQ-afgeronde staal |
| Ventielen | Staal, zwarte afwerking |
| Eindverbindingen | met een breedte van niet meer dan 50 mm |
| Vlammen en ballen | AISI 302 roestvrij staal |
| Gezegels | Nitril (NBR) |
| Stofkappen / stopjes | Rood PVC (andere opties beschikbaar) |
| Parameter | Specificatie |
|---|---|
| Standaard | ISO 16028 |
| Type verbinding | met een vergrendelingshoes |
| Werkdruk | Tot 350 bar / 5075 PSI |
| Nominale stroom | 12 ¢ 155 l/min |
| Temperatuurbereik | ¥20°C tot +100°C (¥4°F tot +212°F) |
| Verlies per ontkoppeling | 00,008 0,03 ml |
| Beschikbare maten | 1/4", 3/8", 5/8", 3/4", 1", 1-1/4" |

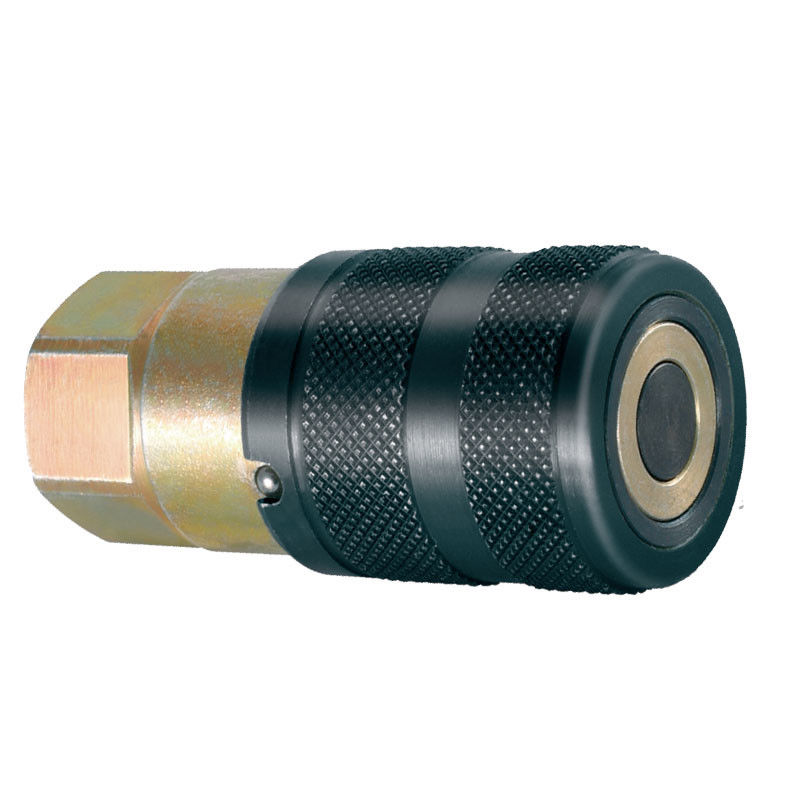

CB-SP-6FN-FF vrouwelijke koppelingstechnische tekening, met een plat ontwerp en een QPQ-behandelde mouw
| Lichaamsgrootte | - Dat is niet waar. | Draad | Een | B. | HEX |
| Een kwart. | CB-S2S-6FN | 1/4 ′′ | 2.32 | 1.10 | 0.87 |
| 3/8" | CB-S3S-6FN | 3/8 | 2.87 | 1.26 | 1.18 |
| 3/8" | CB-S3S-6FN | 1/2 ‰ | 2.87 | 1.26 | 1.18 |
| Een halve inch. | CB-S4S-6FN | 1/2 ‰ | 3.31 | 1.50 | 1.42 |
| Een halve inch. | CB-S4S-6FN | 3/4 ̊ | 3.31 | 1.50 | 1.42 |
| 5/8" | CB-S5S-6FN | 1/2 ‰ | 3.23 | 1.65 | 1.42 |
| 5/8" | CB-S5S-6FN | 3/4 ̊ | 3.39 | 1.65 | 1.42 |
| 3/4 inch. | CB-S6S-6FN | 3/4 ̊ | 3.74 | 1.89 | 1.61 |
| 3/4 inch. | CB-S6S-6FN | 1 ¢ | 3.86 | 1.89 | 1.61 |
| 1 " | CB-S8S-6FN | 1-1/4 | 4.33 | 2.17 | 2.17 |

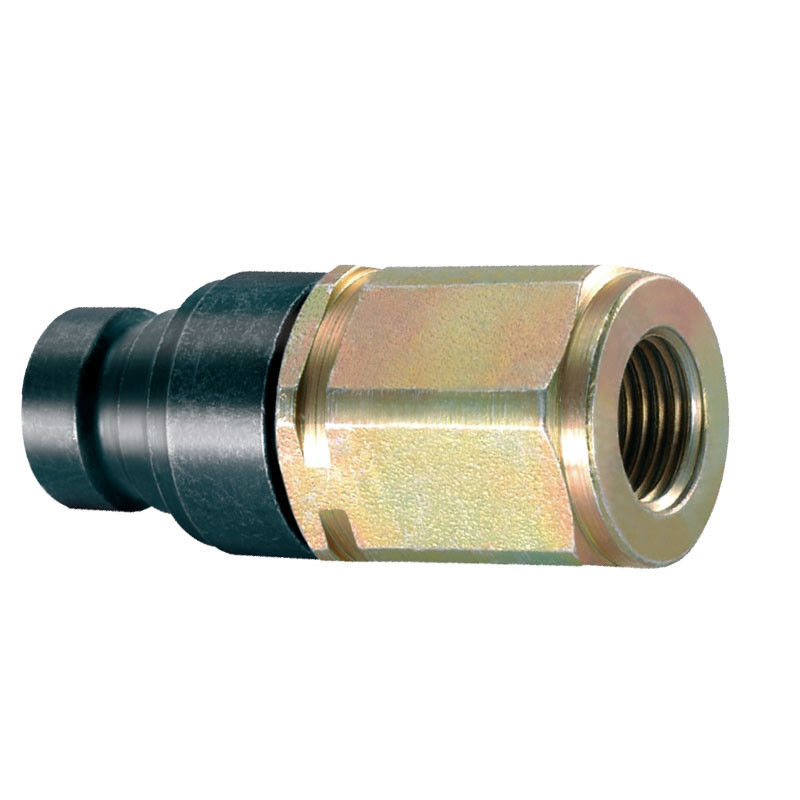

CB-SP-6FN-FF mannelijke platte snelkoppelingsschema met structurele details
| Lichaamsgrootte | - Dat is niet waar. | Draad | C | D | HEX |
| Een kwart. | CB-P2S-6FN | 1/4 ′′ | 2.05 | 0.63 | 0.87 |
| 3/8" | CB-P3S-6FN | 3/8 | 2.52 | 0.78 | 1.18 |
| 3/8" | CB-P3S-6FN | 1/2 ‰ | 2.52 | 0.78 | 1.18 |
| Een halve inch. | CB-P4S-6FN | 1/2 ‰ | 2.91 | 0.96 | 1.42 |
| Een halve inch. | CB-P4S-6FN | 3/4 ̊ | 2.95 | 0.96 | 1.42 |
| 5/8" | CB-P5S-6FN | 1/2 ‰ | 2.87 | 1.06 | 1.42 |
| 5/8" | CB-P5S-6FN | 3/4 ̊ | 2.95 | 1.06 | 1.42 |
| 3/4 inch. | CB-P6S-6FN | 3/4 ̊ | 3.39 | 1.18 | 1.61 |
| 3/4 inch. | CB-P6S-6FN | 1 ¢ | 3.39 | 1.18 | 1.61 |
| 1 " | CB-P8S-6FN | 1-1/4 | 3.54 | 1.42 | 2.17 |
Real-world productbeeld van CB-SP-6FN-FF set, met push-to-connect en veiligheidsvergrendelingsstructuur.
Vergelijk alle ISO 16028 koppelingen
CB-SP-6FN-QA ️ Versiering met sluiting en standaard zinkverwerking ️
