Name: Zinkgeplatte hydraulische snelkoppelingen van staal Iso-serie Iso 16028-Cb-Sp-6fn-Qa
Brand: Phidix Motion Controls (Shanghai) Co., Ltd.
SKU: CB-SP-6FN-QA
Availability: InStock

Huis > producten > hydraulische snelle koppelingen >

Zinkgeplatte hydraulische snelkoppelingen van staal Iso-serie Iso 16028-Cb-Sp-6fn-Qa

CB SP 6FN Hydraulische snelkoppelingen

ISO 16028 Hydraulische Snelkoppelingen

Hydraulische snelkoppelingen voor stofkap

Plaats van herkomst:

Shanghai, China

Merknaam:

Carterberg

Certificering:

IATF16949

Modelnummer:

CB-SP-6FN-QA

Neem contact met ons op

Vraag een offerte

Zinkgeplatte hydraulische snelkoppelingen van staal Iso-serie Iso 16028-Cb-Sp-6fn-Qa

Productdetails

Type:

hydraulic quick coupling

ISO Standard:

iso 16028

Size:

1/4" to 1-1/4"

Rated Pressure:

5075psi

Temperature Range:

–20°C to +100°C

Rated Flow:

12 to 155 L/min

Material:

Zinc-plated steel with yellow bichromate

Dust Cap:

PVC, red

Applications:

Hydraulic Jacks & Pumps,Construction & Public Works Vehicles,Agricultural Equipment,Industrial Handling & Automation

Interchangeable:

Hansen QA29000 Series

Markeren:

CB SP 6FN Hydraulische snelkoppelingen

ISO 16028 Hydraulische Snelkoppelingen

Hydraulische snelkoppelingen voor stofkap

Betalings- en verzendvoorwaarden

Min. bestelaantal

Onderhandelingen

Prijs

Onderhandelbaar

Verpakking Details

Verpakking

Levertijd

7-20 werkdagen

Betalingscondities

D/A, L/C, D/P, T/T, Western Union

Levering vermogen

5000~20000 pc/month

Verwante producten

Video

207 Bardraad om Valved-Messings Snelle Koppeling te verbinden

Vind de beste prijs

Hydraulische snelkoppelingen Iso-serie Iso 7241 B

Vind de beste prijs

3/4'' Hydraulische snelkoppelingen ISO-7241-A voor bouwmachines

Vind de beste prijs

Cb-spl-10f-iso-7241-a Hydraulische snelle koppeling voor snelle en veilige verbindingen

Vind de beste prijs

Neem contact met ons op

86-021-37214610

Contact opnemen

Productbeschrijving

CB-SP-6FN-QA platte hydraulische koppeling

Ontworpen voor zware werkzaamheden en hoge druk

De CB-SP-6FN-QA is een hydraulische snelkoppeling met een vlakke oppervlakte die is ontworpen voor veilige werking in veeleisende mobiele en industriële systemen.

Wat dit model onderscheidt, is de ingebouwde beugelvergrendeling, die extra bescherming biedt tegen toevallige ontkoppeling, zelfs bij trillingen, ladingverschuiving of herhaalde behandeling.

Deze koppeling is ideaal voor liftsystemen, hydraulische aansluitingen, apparatuur voor openbare werken en andere kritieke toepassingen waar betrouwbaarheid en beveiliging van de gebruiker essentieel zijn.

Belangrijkste kenmerken

•Mechanisme voor het aanzetten van verbindingen

Het maakt een snelle, gereedschapsvrije aansluiting op hydraulische lijnen en accessoires mogelijk.

• SLift Vergrendelingssysteem

Vermijdt onbedoelde ontkoppeling door de beugel in de juiste positie te houden.Verhoogt de veiligheid tijdens het gebruik.

•Hoge werkdruk

Handhaving tot 350 bar / 5075 PSI, geschikt voor zware systemen, met inbegrip van krachtige actuatoren en mobiele machines.

• Ogeoptimaliseerde stroombereik

Verkrijgt tussen de 12 en 155 liter per minuut, afhankelijk van de grootte. Geschikt voor een breed scala aan apparatuurgroottes.

•Plaatsklepontwerp

Verminder vloeistofverlies en verontreiniging tijdens aansluiting/ontkoppeling, vooral bij gebruik in stoffige of blootgestelde omgevingen.

•Breed formaat

Verkrijgbaar van 1/4" tot 1-1/4", met betrekking tot de meest voorkomende hydraulische interfacegroottes.

Materialen en afdichting

Component	Materiaal
Hoofdstuk / Sleeve / Valves / Eindjes	Zinkgeplatte staal met geel bichroomaat
Vlammen en ballen	AISI 302 roestvrij staal
Gezegels	Nitrolrubber (NBR)
Stofkap / stekker	PVC, rood (andere op verzoek)

Deze constructie zorgt voor een sterke balans tussen corrosiebestendigheid, slijtvastheid en kostenefficiëntie.

Technische specificaties

Parameter	Waarde
Standaard	ISO 16028
Verbindingsmethode	Push-to-connect + sleeve locking
Typ van de klep	Vlakgevel, droogbreken
Maximale werkdruk	350 bar / 5075 psi
Nominale stroom	12 tot 155 l/min
Temperatuurbereik	¥20°C tot +100°C (¥4°F tot +212°F)
Gezegelmateriaal	Normen voor nitril (NBR)

• Door de platte structuur wordt het lek en de luchtinlaat tot een minimum beperkt.

• Volledig uitwisselbaar met Hansen QA29000 serie en gelijkwaardige.

Typische toepassingen

•Hydraulische aansluitingen en pompen

verbinding met de motor;de vergrendelingshulp voorkomt een onopzettelijke ontkoppeling tijdens het opheffen of vasthouden.

•Voertuigen voor bouw- en openbare werken

Gebruikt in dozen, kranen, graven en gemeentelijke voertuigen.

•Landbouwuitrusting

Zorg voor een veilige en schone uitwisseling van hydraulische gereedschappen op tractoren, oogstmachines en toebehoren.

•Industriële verwerking en automatisering

Ideaal voor robots, hydraulische armen en spoor- of staalsystemen die onder constante cycli werken.

Dimensionele overzicht

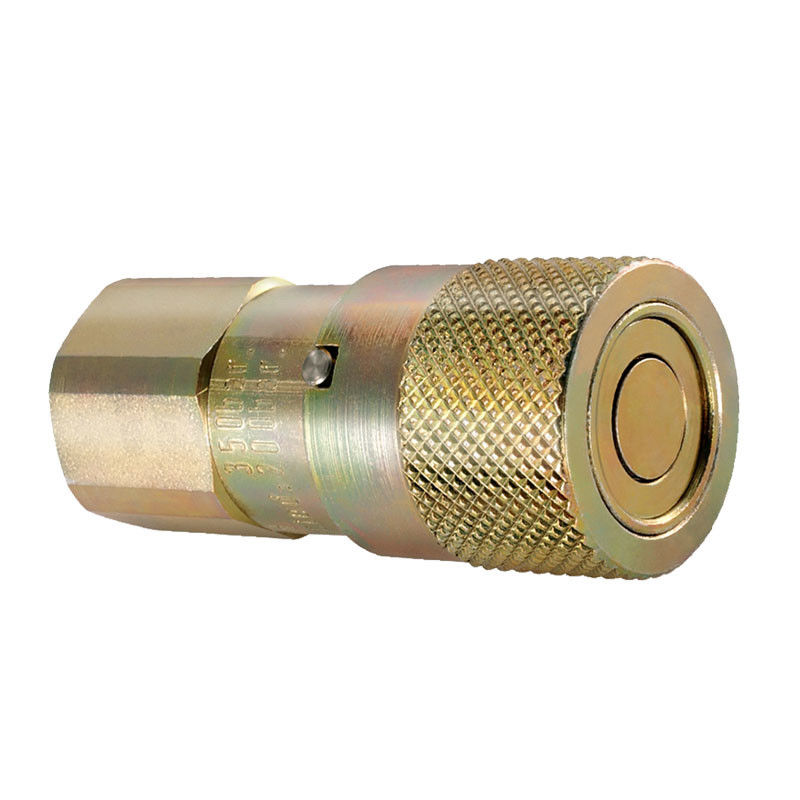

Vrouwtje (Socket)

Lichaamsgrootte	- Dat is niet waar.	Draad	Een	B.	HEX
Een kwart.	CB-S2S-6FN-A	4/4-18	2.07	1.06	0.91
Een kwart.	CB-S2S-6FG-A	4/4-19	2.07	1.06	0.91
3/8"	CB-S3S-6FN-A	3/8-18	2.81	1.26	1.06
3/8"	CB-S3S-6FG-A	3/8-19	2.81	1.26	1.06
Een halve inch.	CB-S4S-6FN-A	1/2-14	2.81	1.26	1.06
Een halve inch.	CB-S4S-6FG-A	1/2-14	2.81	1.26	1.06
3/4 inch.	CB-S6S-6FN-A	3/4-14	3.11	1.50	1.38
3/4 inch.	CB-S6S-6FG-A	3/4-14	3.11	1.50	1.38
1 "	CB-S8S-6FN-A	1-11	3.29	1.89	1.81
1 "	CB-S8S-6FG-A	1-11	3.29	1.89	1.81

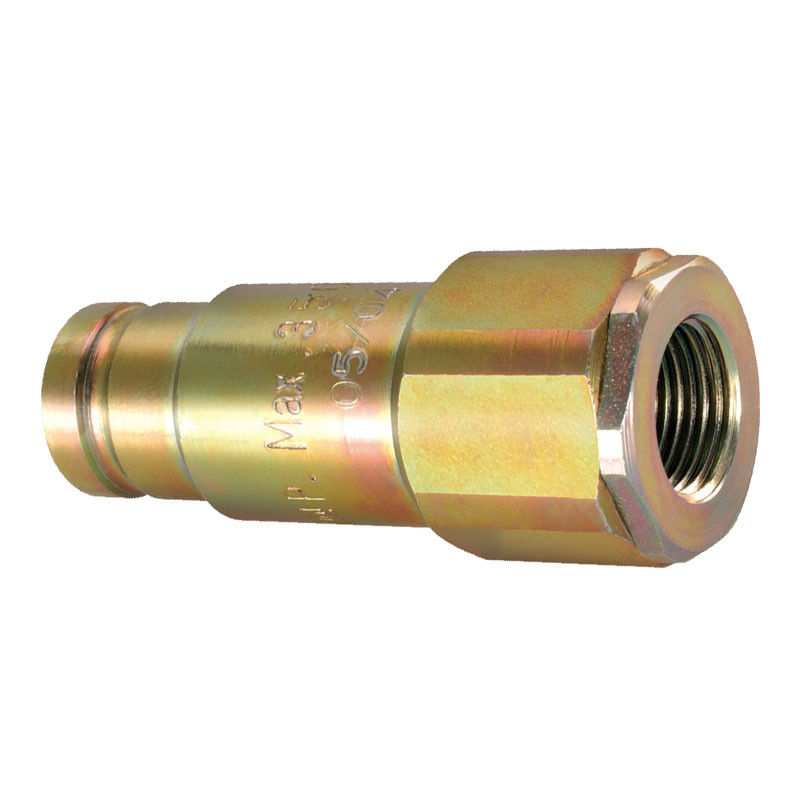

Mannetje (plug)

Lichaamsgrootte	- Dat is niet waar.	Draad	C	D	E	HEX
Een kwart.	CB-P2S-6FN-A	4/4-18	2.11	0.98	1.71	0.91
Een kwart.	CB-P2S-6FG-A	4/4-19	2.11	0.98	1.71	0.91
3/8"	CB-P3S-6FN-A	3/8-18	2.64	1.30	2.03	1.18
3/8"	CB-P3S-6FG-A	3/8-19	2.64	1.30	2.03	1.18
Een halve inch.	CB-P4S-6FN-A	1/2-14	2.76	1.30	2.15	1.18
Een halve inch.	CB-P4S-6FG-A	1/2-14	2.76	1.30	2.15	1.18
3/4 inch.	CB-P6S-6FN-A	3/4-14	2.83	1.56	2.13	1.38
3/4 inch.	CB-P6S-6FG-A	3/4-14	2.83	1.56	2.13	1.38
1 "	CB-P8S-6FN-A	1-11	3.21	1.97	2.38	1.81
1 "	CB-P8S-6FG-A	1-11	3.21	1.97	2.38	1.81

Zinkgeplatte hydraulische snelkoppelingen van staal Iso-serie Iso 16028-Cb-Sp-6fn-Qa 2

Figuur: CB-SP-6FN-QA snelkoppelingsset
Hieronder zijn de vrouwelijke en mannelijke aansluitingen met een platte oppervlakte en een met een vergrendeling van de mouwen voorzien, afgewerkt in corrosiebestendig zinkgeplatte staal. Geschikt voor gebruik in mobiele hydraulica, openbare werken,en spoorwegsystemen.

Veelgestelde vragen

V: Hoe verschilt de QA-versie van de standaard ISO 16028-koppelingen?

A: Het QA-model bevat een mechanisme voor het vergrendelen van de mouwen dat ontkoppeling door trillingen of schokken voorkomt. Dit is een extra veiligheidsmaatregel in risicovolle omgevingen.

V: Kan ik dit gebruiken met standaard ISO 16028 platte bekleding?

A: Ja.Het is volledig compatibel met alle ISO 16028-conforme modellen, waaronder Hansen QA29000 en anderen.

V: Is het geschikt voor buiten of blootgestelde omgevingen?

A: Absoluut.De platte kleppen verminderen de verontreiniging en de vergrendeling zorgt voor een veilige werking, zelfs wanneer slangen worden gesleept of geschud.

Gerelateerde modellen

Op zoek naar roestvrij staal of diagnostische varianten?

Bekijk het volledige overzicht van de ISO 16028-serie

Vergelijk met:

CB-SP-6FN-DB 316L roestvrij versie
