CB-SP-6FN-DB Roestvrijstalen Flat-Face Koppeling
Gebouwd voor veeleisende vloeistofsystemen
CB-SP-6FN-DB is een flat-face hydraulische snelkoppeling, volledig vervaardigd uit 316L roestvrij staal, ontworpen voor systemen waar reinheid, corrosiebestendigheid en thermische stabiliteit essentieel zijn.
Dit model is geoptimaliseerd voor vloeistofbehandeling in chemische fabrieken, voedsel- en drankverwerking, farmaceutische systemen en andere corrosieve of hygiënegevoelige omgevingen.
Belangrijkste prestatiekenmerken
Warmteoverdrachtsvloeistoffen / CIP-systemenPush-to-Connect Ontwerp
Maakt snelle, gereedschapsvrije aansluiting mogelijk in krappe of veeleisende opstellingen.
Warmteoverdrachtsvloeistoffen / CIP-systemenHoge Debieten
Ontworpen om stabiele overdracht in middeldrukcircuits te ondersteunen tot 40 liter per minuut.
Warmteoverdrachtsvloeistoffen / CIP-systemenUitstekende Temperatuurbestendigheid
Bestand tegen vloeistoftemperaturen van –20°C tot +200°C (–4°F tot +392°F), waardoor het geschikt is voor zowel koud- als thermische verwerkingstoepassingen.
Warmteoverdrachtsvloeistoffen / CIP-systemenCorrosie- en Chemische Bestendigheid
Gemaakt van 316L roestvrij staal, bekend om superieure weerstand tegen agressieve vloeistoffen, zuren en CIP (Clean-in-Place) systemen.
Warmteoverdrachtsvloeistoffen / CIP-systemenLaag Morsen + Minimale Luchtinsluiting
Flat-face klepontwerp helpt contaminatie tijdens het loskoppelen te voorkomen.
• Hoge Debiet Prestaties
Ondersteunt een nominaal debiet tot 110 GPM, geschikt voor snelvullen en hydraulische toepassingen met hoge vraag.
Warmteoverdrachtsvloeistoffen / CIP-systemenAfdichtingsflexibiliteit
Uitgerust met Viton- of EPDM-afdichtingen, afhankelijk van de vloeistofcompatibiliteit. Andere materialen (bijv. Kalrez®) op aanvraag verkrijgbaar.
Technische Overzicht
| Parameter |
Specificatie |
| Werkdruk |
140 bar / 2030 PSI |
| Nominaal Debiet |
Tot 110 GPM |
| Beschikbare Maten |
1/4”, 3/8”, 1/2”, 3/4”, 1” |
Voor toepassingen met hoge zuiverheid of agressieve vloeistoffen zijn aangepaste afdichtingsopties zoals Kalrez® op aanvraag verkrijgbaar.
Typische Toepassingen
Warmteoverdrachtsvloeistoffen / CIP-systemenChemische Verwerkingseenheden
Veilige vloeistoftransfer bij blootstelling aan oplosmiddelen, zuren of verhoogde temperaturen.
Warmteoverdrachtsvloeistoffen / CIP-systemenFarmaceutische & Biotech Fabrieken
Schone ontkoppeling voorkomt productverontreiniging; compatibel met sterilisatiecycli.•
Warmteoverdrachtsvloeistoffen / CIP-systemenNiet-reactieve materialen zorgen ervoor dat er geen smaak-, geur- of kleurverandering optreedt tijdens de overdracht.
•
Warmteoverdrachtsvloeistoffen / CIP-systemenIdeaal voor systemen die temperatuurstabiliteit en chemische bestendigheid vereisen.
Configuratieopties
Optie
| Beschrijving |
Afdichtingstype |
| Viton (standaard), EPDM, Kalrez® op aanvraag |
Draadopties |
| BSPP, NPT, Metrisch |
Stofkappen |
| Optionele roestvrijstalen of PVC-kappen |
Body Varianten |
| Rechte of elleboogvormige body-stijlen beschikbaar (op aanvraag) |
Dimensionaal Overzicht |
Vrouwelijk (Socket)
Body Maat
| ONDERDEELNR. |
Draad |
C |
B |
HEX |
1/4" |
| CB-P2M-6FG-B |
1/4-18 |
1.98 |
1.02 |
0.88 |
1/2" |
| CB-P2M-6FG-B |
1/4-19 |
1.98 |
1.02 |
0.88 |
1/2" |
| CB-P4M-6FG-B |
1/2-14 |
2.52 |
1.59 |
1.38 |
3/4" |
| CB-P4M-6FG-B |
1/2-14 |
2.52 |
1.59 |
1.38 |
3/4" |
| CB-P6M-6FG-B |
3/4-14 |
3.71 |
2.00 |
1.50 |
1" |
| CB-P6M-6FG-B |
3/4-14 |
3.71 |
2.00 |
1.50 |
1" |
| CB-P8M-6FG-B |
1-11 |
3.52 |
2.25 |
1.81 |
Afbeelding: CB-SP-6FN-DB flat-face hydraulische snelkoppeling set |
| CB-P8M-6FG-B |
1-11 |
3.52 |
2.25 |
1.81 |
Afbeelding: CB-SP-6FN-DB flat-face hydraulische snelkoppeling set |
Body Maat
| ONDERDEELNR. |
Draad |
C |
D |
HEX |
1/4" |
| CB-P2M-6FG-B |
1/4-18 |
1.98 |
1.02 |
0.88 |
1/2" |
| CB-P2M-6FG-B |
1/4-19 |
1.98 |
1.02 |
0.88 |
1/2" |
| CB-P4M-6FG-B |
1/2-14 |
2.52 |
1.59 |
1.38 |
3/4" |
| CB-P4M-6FG-B |
1/2-14 |
2.52 |
1.59 |
1.38 |
3/4" |
| CB-P6M-6FG-B |
3/4-14 |
3.71 |
2.00 |
1.50 |
1" |
| CB-P6M-6FG-B |
3/4-14 |
3.71 |
2.00 |
1.50 |
1" |
| CB-P8M-6FG-B |
1-11 |
3.52 |
2.25 |
1.81 |
Afbeelding: CB-SP-6FN-DB flat-face hydraulische snelkoppeling set |
| CB-P8M-6FG-B |
1-11 |
3.52 |
2.25 |
1.81 |
Afbeelding: CB-SP-6FN-DB flat-face hydraulische snelkoppeling set |

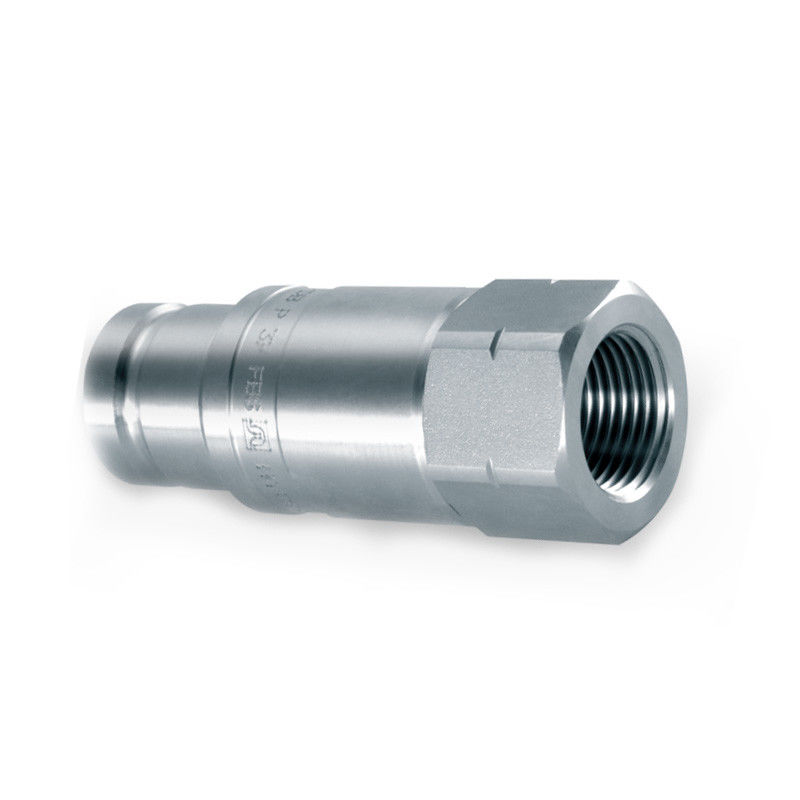

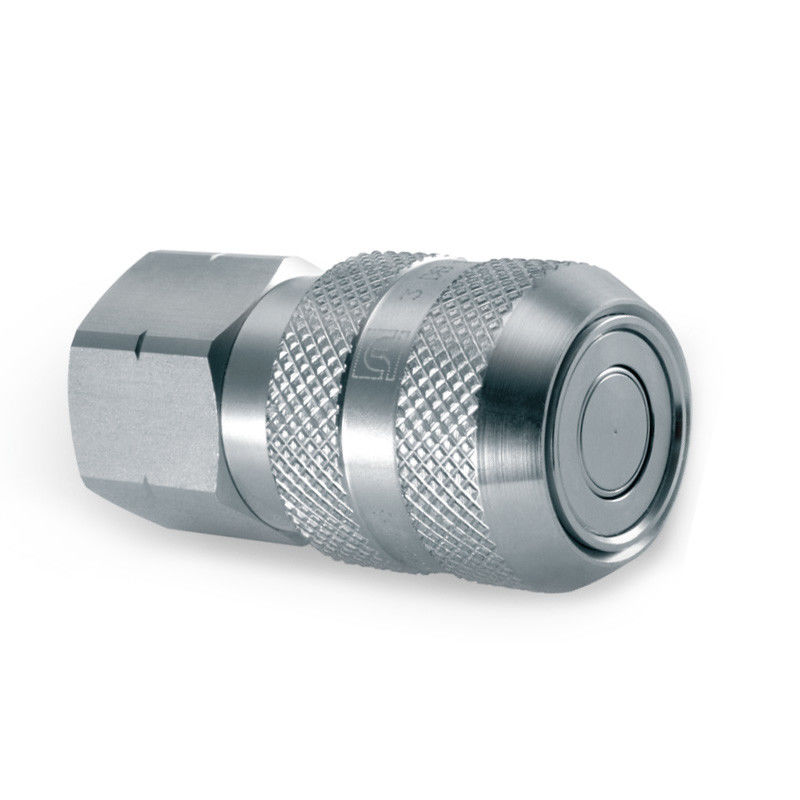

Hier getoond in zijn standaardconfiguratie, beschikt de CB-SP-6FN-DB koppeling over een 316L roestvrijstalen body en een precisie-bewerkt flat-face interface. De afbeelding toont zowel vrouwelijke (links) als mannelijke (rechts) connectoren, waarbij het schone ontwerp wordt benadrukt dat ideaal is voor corrosieve of sanitaire omgevingen.
FAQ
V: Kan dit worden gebruikt in voedselveilige toepassingen?
A: Ja.
316L roestvrij staal en EPDM/Viton afdichtingen voldoen aan de normen voor voedselverwerkingsapparatuur in de meeste regio's.V: Is het compatibel met agressieve oplosmiddelen?
A: Ja, dit model is specifiek ontworpen voor chemische bestendigheid.
Bevestig de compatibiliteit met specifieke afdichtingsmaterialen.V: Wat is het voordeel van flat-face versus klep met klep?
A: Flat-face elimineert bijna alle lekkage en vermindert luchttoetreding, wat cruciaal is voor omgevingen die gevoelig zijn voor contaminatie.
V: Is CB-SP-6FN-DB geschikt voor toepassingen met hoge volumetransfer?
A: Ja. Met een nominaal debiet van maximaal 110 GPM is het ideaal voor hydraulische circuits met hoge doorvoer, zoals industriële machines of snelle gereedschapswisselsystemen.
Heeft u een hogere druk of vergrendelingskoppelingen nodig?
Bekijk het volledige ISO 16028 Koppeling Serie Overzicht »
