CB-SP-6FN-PD Diagnostische platte koppelingsmachine
Een platte koppelaar voor hydraulische diagnose

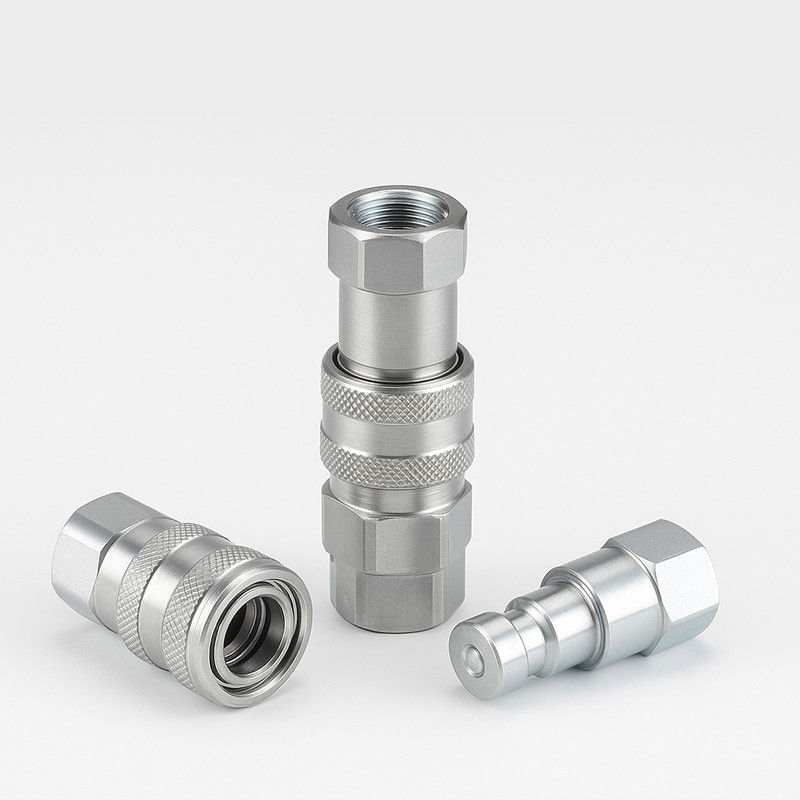

De CB-SP-6FN-PD is een compacte platte hydraulische snelkoppeling die speciaal is ontworpen voor testpunten en drukmetingsporten in hydraulische systemen.Het is voorzien van een op de ISO 16028-norm gebaseerde droogbrekingsstructuur en heeft een betrouwbare afdichting, zelfs onder hoge druk en frequente aansluit-/afsluitcycli.
In tegenstelling tot koppelers voor algemeen gebruik is dit model bedoeld voor precisiegebruik, waarbij reinheid, controle en compacte doorstroming essentieel zijn.
Belangrijkste kenmerken in een oogopslag
•Vlakklepconstructie
Minimaliseert vloeistofverlies bij ontkoppeling ideaal voor schone diagnose of bemonstering.
•Automatische afsluiting van de klep
Wanneer het is losgekoppeld, sluit het inwendige klep automatisch en voorkomt het dat het druppelt of terugstroomt.
•Betrouwbare opening van de klep bij koppeling
Eenmaal aangesloten, gaat de klep volledig open binnen zijn nominale bereik om een stabiele, ononderbroken vloeistofstroom te garanderen.
•Inductiegeharde interne delen
Belangrijkste onderdelen zijn gehard voor lange duurzaamheid en hoge frequentie.
•Precisiebewerkingen van vaste staven
Zowel de mannelijke als de vrouwelijke helft zijn vervaardigd van massieve balken, geen gegoten onderdelen, wat resulteert in striktere toleranties en betrouwbaarder prestaties.
•Beveiligd bal-slotmechanisme
Het koppelingspaar wordt stevig vastgehouden door een robuust kogelvergrendelingssysteem dat veiligheid en herhaalbaarheid garandeert.
•Uitwisselbaar met:
• FASTER DF-serie (Italië)
• PARKER PD-serie (VS)
• AEROQUIP FD90-serie (VS)
Technische specificaties
| Parameter |
Waarde |
| Nominale grootte |
1/4 inch |
| Nominale druk |
6000 PSI |
| Nominale stroom |
0.53 GPM |
| Werktemperatuurbereik |
¥20 °C tot +120 °C |
| Gezegelmateriaal (standaard) |
NBR (nitrilrubber) |
| Typ van de klep |
Vlakgevel, droogbreken |
| Verbinding |
Push-to-connect met automatische ventielactivering |
| Ontkoppeling |
Verwijdering met trekmouw; automatisch sluiten van de klep |
Opmerking: dit model is specifiek geconfigureerd voor diagnostische poorten, niet voor overdrachtssystemen met een hoge stroom.
Ideale toepassingsgevallen
•Hydraulische drukbewakingspunten
Makkelijk meters, sensoren of diagnostische hulpmiddelen verbinden zonder het systeem uit te schakelen.
•Service- en onderhoudsapparatuur
Biedt een schone verbinding voor vloeistofmonsterneming of inline testkits.
•Checkpunten voor mobiele hydraulische apparatuur
Het maakt routinematige inspectie van graafmachines, laders of vrachtwagens mogelijk.
•Industriële systemen met frequente diagnoses
Het ontwerp met een clean-break vermindert het afval van vloeistoffen en vereenvoudigt de naleving van veiligheidsnormen.
Facultatieve configuraties
| Optie |
Beschrijving |
| Alternatieve zegelopties |
Viton (FKM) of EPDM beschikbaar op aanvraag |
| Aangepaste draadtypen |
BSPP, NPT of metrisch, indien nodig |
| Materiaalvariant |
Roestvrij staal (op maat) |
| Stofkap en stekker |
Beschermbaar wanneer niet gebruikt |
Beelden en dimensieverwijzingen
| - Dat is niet waar. |
Draad |
D |
HS |
HP |
L |
LS |
LP |
| CB-S1S-13FN |
NPT1/8 |
24 |
S21 |
S19 |
78.5 |
50 |
42.8 |
| CB-S2S-13FN |
NPT1/4 |
24 |
S21 |
S19 |
78.5 |
50 |
42.8 |
Veelgestelde vragen
V: Kan dit worden gebruikt voor standaard gereedschapsverbindingen?
A: Nee. Dit model is geoptimaliseerd voor testpunten en diagnostische lijnen, niet ontworpen voor toepassingen met een hoge stroom.
Vraag: Is er drukvrijstelling vereist voordat het wordt losgekoppeld?
A: Ja.Bloed altijd het systeem voordat u het afsluit om schade of letsel te voorkomen.
V: Is het compatibel met mijn bestaande Parker PD koppelingen?
A: Ja.CB-SP-6FN-FD is volledig uitwisselbaar met PD-, DF- en FD90-series binnen dezelfde grootte.
