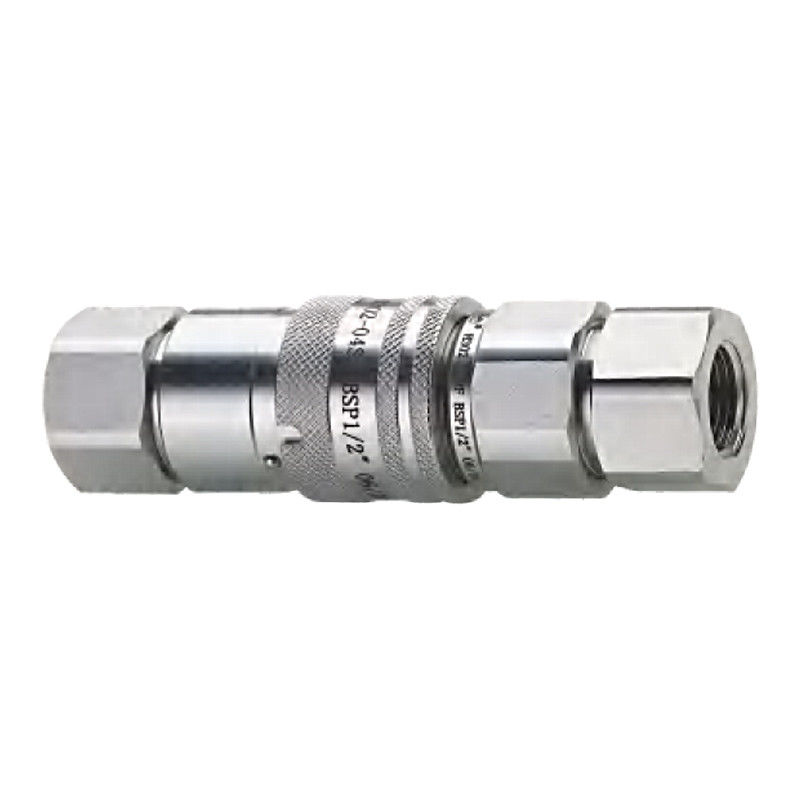

CB-SP-6FN Flat-Face Hydraulische snelkoppeling
Ontworpen voor moeilijke taken
De CB-SP-6FN is een ISO 16028-conforme platte hydraulische snelkoppeling die is ontworpen voor gebruik in uitdagende omgevingen zoals bouw, onderhoud van spoorwegen en mijnbouw.Het is gebouwd om vloeistofverlies te minimaliseren, verontreiniging te weerstaan en frequente verbindingscycli te verdragen.
Als uw hydraulische systeem een goede breukprestatie nodig heeft, biedt CB-SP-6FN een betrouwbare en veilige oplossing met optionele draadtypen, afdichtingsmaterialen,en een structuur die helpt bij het voorkomen van toevallige ontkoppeling.
Wat maakt het anders
•Plaatsklepontwerp
Geen lekken, geen rotzooi.De klep blijft gesloten wanneer deze wordt losgekoppeld en wordt alleen geopend tijdens de volledige inzet, waardoor zowel olieverlies als luchtinvoer tot een minimum worden beperkt.
•Draaiend schuif slot
Na aansluiting draaien de schutters om het slot aan te sluiten.Dit voorkomt onbedoelde ontkoppelingen door trillingen of slepen en beschermt het inwendige van de klep tegen vuil.
•Inductiegeharde componenten
De klepstoelen en de afsluitende delen zijn warmtebehandeld om de duurzaamheid te waarborgen.Zelfs met een hoge frequentie is slijtage minimaal.
•Zinkgeplatte carrosserie van koolstofstaal
Gebouwd voor echte slijtage.Optioneel QPQ-oppervlaktebehandeling of roestvrij staal is beschikbaar voor corrosieve omgevingen.
•Uitwisselbaar ontwerp
Volledig compatibel met andere ISO 16028 koppelingen van standaardgroottes van 1/4" tot 2" beschikbaar.
• Flat-Face vs. Poppet: Waarom het belangrijk is
In vergelijking met traditionele poppet-achtige koppelingen verminderen platte koppelingen zoals CB-SP-6FN drastisch het vloeistofverlies en de luchtinsluiting.Dit is vooral belangrijk in kritische toepassingen zoals mobiele servicetools, chemische overdracht of onderhoudsapparatuur op het veld.

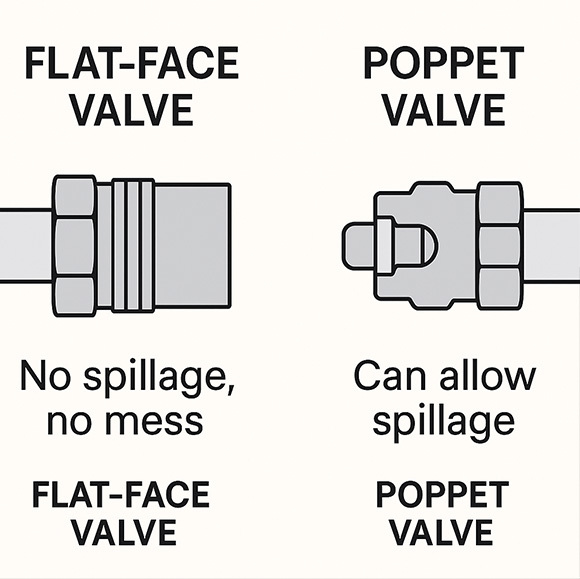

De onderstaande afbeelding laat het structurele verschil zien en waarom platte kleppen de voorkeur hebben in hoogst standaard hydraulische systemen.
Platte kleppen (links) elimineren vloeistofvergieten tijdens het loskoppelen, in tegenstelling tot traditionele poppet-style kleppen (rechts) die lekkage mogelijk maken.
Technische specificaties
Technische specificaties
| Grootte (in) |
Nominale diameter (mm) |
Nominale druk (PSI) |
Nominale doorstroming (GPM) |
| 1/4 inch. |
6.3 |
5000 |
3 |
| 3/8 inch. |
8.6 |
4000 |
6 |
| 1/2 inch. |
11 |
4000 |
12 |
| 3/4 inch. |
15 |
3000 |
28 |
| 1 inch |
18.5 |
3000 |
50 |
| 1 1/4 inch. |
25 |
3000 |
88 |
| 1 1/2 inch. |
25 |
2000 |
220 |
| 2′′ |
39.2 |
2000 |
224 |
Temperatuurbereik (NBR): van ∼20 °C tot +80 °C
Verbinding: Push-to-connect met handvat slot
Media: Minerale oliën (andere mogelijk met correcte afdichtingen)
Dimensionele overzicht

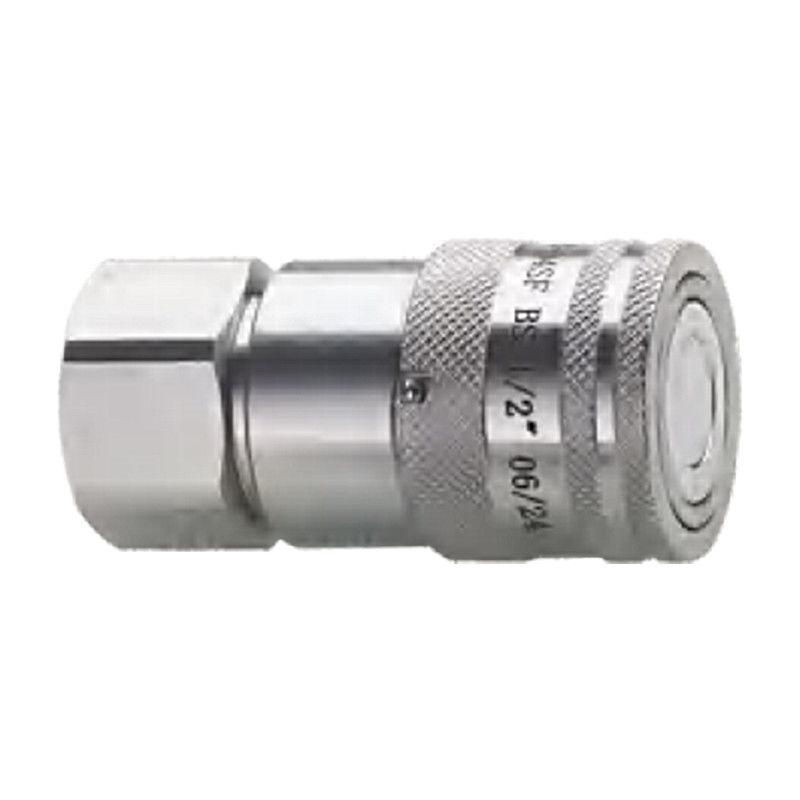

Vrouwtje (Socket)
| - Dat is niet waar. |
Draad |
LS |
φD |
HS |
Een |
| CB-S2S-6FN |
G1/4 NPT1/4 |
60 |
28 |
S22六角 |
14 |
| CB-S3S-6FN |
G3/8 NPT3/8 |
72 |
32 |
S24六角 |
14 |
| CB-S3S-6FN-A |
G1/2 NPT1/2 |
76 |
32 |
S27六角 |
16 |
| CB-S4S-6FN |
G1/2 NPT1/2 |
77 |
38 |
S32六角 |
16 |
| CB-S4S-6FN-A |
G3/4 NPT3/4 |
79 |
38 |
S36六角 |
22 |
| CB-S6S-6FN |
G3/4 NPT3/4 |
79 |
42 |
S36六角 |
22 |
| CB-S8S-6FN |
G1 NPT1 |
97 |
48 |
S41六角 |
23.5 |

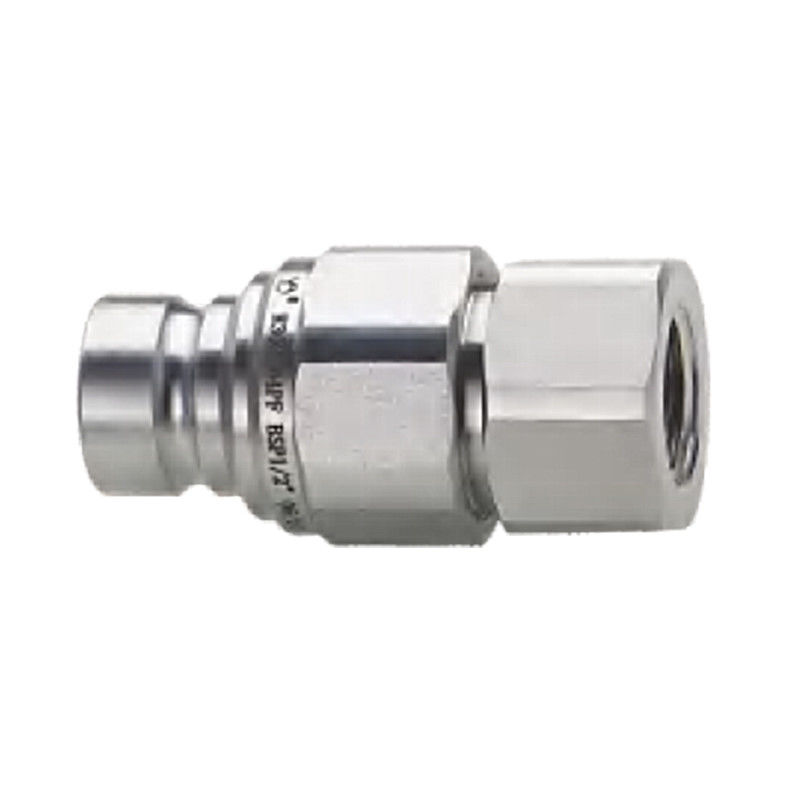

Mannetje (plug)
| - Dat is niet waar. |
Draad |
LP |
φC |
HP |
Een |
| CB-P2S-6FN |
G1/4 NPT1/4 |
48 |
16 |
S22六角 |
14 |
| CB-P3S-6FN |
G3/8 NPT3/8 |
56 |
19.7 |
S24六角 |
14 |
| CB-P3S-6FN-A |
G1/2 NPT1/2 |
58 |
19.7 |
S27六角 |
16 |
| CB-P4S-6FN |
G1/2 NPT1/2 |
73 |
24.5 |
S32六角 |
16 |
| CB-P4S-6FN-A |
G3/4 NPT3/4 |
55 |
24.5 |
S36六角 |
20 |
| CB-P6S-6FN |
G3/4 NPT3/4 |
74 |
27 |
S36六角 |
22 |
| CB-P8S-6FN |
G1 NPT1 |
86 |
30 |
S41六角 |
23.5 |
Toepassingen
•Bouwwerktuigen voor graafmachines
Verwissel gereedschap zonder dat er olie op je werkplek druppelt.
•Gereedschap voor het onderhoud van spoorwegen
De spoorwijk sleutels en liften kunnen schoon worden aangesloten, zelfs in grind gevulde werven.
•Ondergrondse mijnbouwapparatuur
Ontworpen om stofbestand te zijn en het oliverlies te verminderen bij frequent wisselen van gereedschappen.
•Mobiele hydraulische gereedschappen
Hoogdrukschakelaars en koppelgereedschappen profiteren van een gemakkelijke aansluiting/afsluiting zonder rommel.
•Industriële overdrachtslijnen
Gebruikbaar in chemische installaties of vloeistofbehandelingssystemen die vaak moeten worden gereinigd of vervangen.
Beschikbare opties
| Optie |
Beschrijving |
| Gezegelmateriaal |
NBR-standaard, Viton voor hoge temperatuur/olie, EPDM voor water/glycolvloeistoffen |
| Draadtypen |
G (BSPP), NPT of Metric beschikbaar |
| Stofkappen |
PVC-kappen standaard; andere kleuren optioneel |
| Materiaalverbetering |
316L roestvrij staal op aanvraag |
| Oppervlaktebehandeling |
Facultatief QPQ-corrosiebestendige afwerking |
Vaak gestelde vragen
Q1: Kan ik CB-SP-6FN onder druk aansluiten of loskoppelen?
A: Nee, deze koppeling is ontworpen voor systemen met nul-restdruk.De druk moet altijd worden verlaagd voor de operatie.
V2: Is CB-SP-6FN uitwisselbaar met andere ISO 16028-koppelingen?
A: Ja.Zolang het paringsdeel ook de ISO 16028-specificaties volgt, is de verbinding naadloos.
Q3: Biedt u roestvrij staal aan?
A: Ja.Een volledige 316L-staalversie is beschikbaar voor gebruik in ruwe of corrosieve omgevingen.
Q4: Kan ik speciale draden of afdichtingsmaterialen aanvragen?
A: Absoluut.We ondersteunen bestellingen op maat.
