Plaats van herkomst:
China
Merknaam:
Carterberg
Certificering:
IATF16949
Modelnummer:
CB-SPB-1F-A
| Aantekening | Waarde |
| Materiaal | met een gewicht van niet meer dan 10 kg |
| Nominale druk | tot 5000 psi |
| Werktemperatuur | -20°C tot +80°C |
| Maximale doorstroming | Tot 50 GPM |
| Opties voor zegels | Buna-N (standaard), Viton, PTFE |
| Beschikbare maten | 1/4" ′′ 1" |
| Garens | BSPP / NPT / SAE |

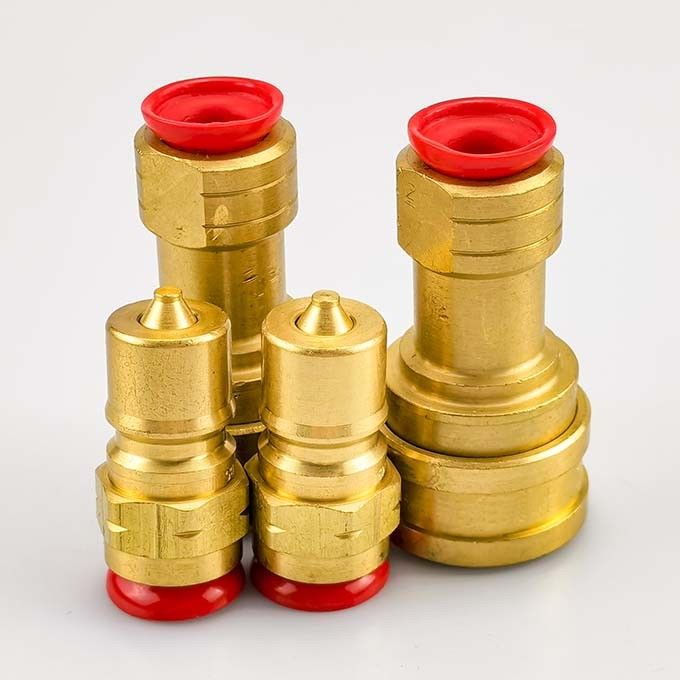

Dit model wordt geleverd als een complete stekker + stopcontact.De stopcontact is voorzien van een poppetklep en een stofdop.de stekker gebruikt een bolvergrendelingssysteem met druk-tot-aansluiting.
• Volledige set

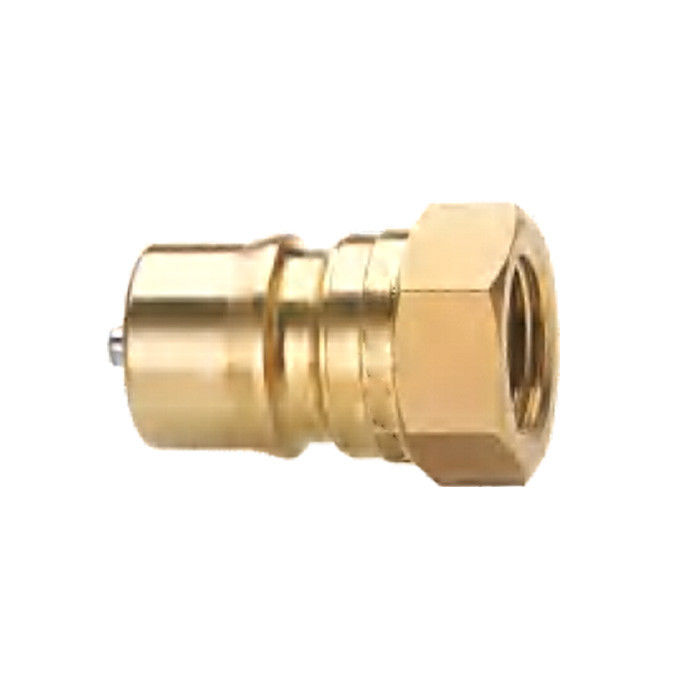

• Steekcomponent
| Lichaamsgrootte | - Dat is niet waar. | LP | C | HP | Een | T |
| Een kwart. | CB-P2B-1FG | 35.5 | 22.8 | 19*6 | 13 | G1/4 |
| Een kwart. | CB-P2B-1FN | 35.5 | 22.8 | 19*6 | 13 | NPT1/4 |
| 3/8" | CB-P3B-1FG | 40 | 25 | 22*6 | 14 | G3/8 |
| 3/8" | CB-P3B-1FN | 40 | 25 | 22* | 14 | NPT3/8 |
| Een halve inch. | CB-P4B-1FG | 46.5 | 28 | 27*6 | 18 | G1/2 |
| Een halve inch. | CB-P4B-1FN | 46.5 | 28 | 27*6 | 18 | NPT1/2 |
| 3/4 inch. | CB-P6B-1FG | 56 | 36 | 36*6 | 22 | G3/4 |
| 3/4 inch. | CB-P6B-1FN | 56 | 36 | 36*6 | 22 | NPT3/4 |
| 1 " | CB-P8B-1FG | 65 | 45 | 41*6 | 23 | G1 |
| 1 " | CB-P8B-1FN | 65 | 45 | 41*6 | 23 | NPT1 |

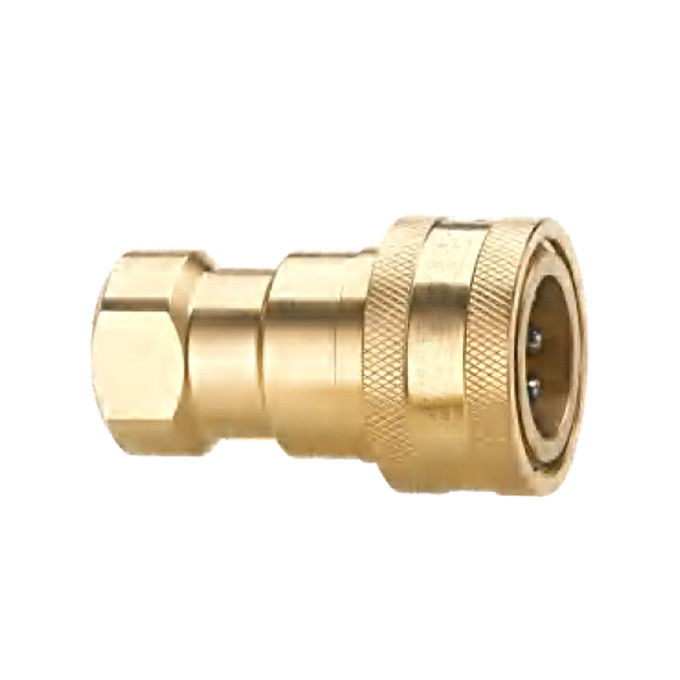

• Socketcomponent
| Lichaamsgrootte | - Dat is niet waar. | LS | Φ D | HS | Een | T |
| Een kwart. | CB-S2B-1FG | 58 | 28.5 | 19 | 13 | G1/4 |
| Een kwart. | CB-S2B-1FN | 58 | 28.5 | 19 | 13 | NPT1/4 |
| 3/8" | CB-S3B-1FG | 65 | 35 | 22 | 14 | G3/8 |
| 3/8" | CB-S3B-1FN | 65 | 35 | 22 | 14 | NPT3/8 |
| Een halve inch. | CB-S4B-1FG | 74 | 44.5 | 28.5 | 18 | G1/2 |
| Een halve inch. | CB-S4B-1FN | 74 | 44.5 | 28.5 | 18 | NPT1/2 |
| 3/4 inch. | CB-S6B-1FG | 92 | 54 | 36 | 22 | G3/4 |
| 3/4 inch. | CB-S6B-1FN | 92 | 54 | 36 | 22 | NPT3/4 |
| 1 " | CB-S8B-1FG | 105 | 65 | 41 | 23 | G1 |
| 1 " | CB-S8B-1FN | 105 | 65 | 41 | 23 | NPT1 |
| Kenmerken | Voordeel |
| 5000 psi druk | Geschikt voor systemen met een gemiddelde/hoge druk |
| Ballenvergrendeling + poppenverzegeling | Ballenvergrendeling + poppenverzegeling |
| Materiaal van koper | Kosteneffectieve corrosiebescherming |
| Ontwerp van de stofkap | Betere bescherming tijdens opslag en vervoer |
Ons team kan u helpen de afmetingen van de poorten te bevestigen, het juiste zegel te selecteren en aan uw aanvraag te voldoen.
Alsjeblieft.Neem contact met ons op.
