Plaats van herkomst:
China
Merknaam:
carterberg
Certificering:
IATF16949
Modelnummer:
CB-ISOA
Ontworpen voor veerkracht in veeleisende hydraulische systemen, is de CB-ISOA snelkoppeling een koolstofstalen ISO 7241-A type koppeling met een verbeterd klepontwerp voor superieure weerstand tegen drukstoten en schokbelastingen.
Het dient als een hoogwaardig alternatief voor standaard ISO-A fittingen in zware apparatuur waar hydraulische betrouwbaarheid en impacttolerantie essentieel zijn.
• Verbeterd klepontwerp
Vermindert prestatieverlies door drukgolven en zorgt voor een stabiele stroming bij fluctuerende hydraulische belastingen.
• Dubbele afsluiterstructuur
Zorgt voor minimale vloeistoflekkage tijdens het loskoppelen en behoudt schone, veilige circuits.
• Precisie kogelvergrendelingsmechanisme
Betrouwbaar bij trillingen, vergrendelt mannelijke en vrouwelijke helften stevig, zelfs in mobiele of impactgevoelige systemen.
• Koolstofstalen behuizing met chroom plating
Verhoogt de oppervlaktehardheid en krasbestendigheid zonder significant invloed te hebben op de kosten.
• Standaard afdichting: NBR
Geschikt voor op olie gebaseerde systemen tot 120°C; optionele Viton afdichtingen beschikbaar voor uitgebreide temperatuurbestendigheid.
• Volledige ISO 7241-A uitwisselbaarheid
Compatibel met Parker 6600, Faster ANV, Aeroquip 5600 en Hansen HA 15000 Series.
| Parameter | Waarde |
|---|---|
| Behuizingsmaten | 1/4", 3/8", 1/2", 3/4", 1" |
| Max. werkdruk | 5000 tot 3000 PSI (varieert per maat) |
| Debiet | 3 tot 50 GPM |
| Temperatuurbereik | -20°C tot +120°C |
| Afdichtingsmateriaal | NBR (standaard), Viton (optioneel) |
| Klep type | Poppet met verbeterde impulsabsorptie |
| Materiaal | Verchroomd koolstofstaal |

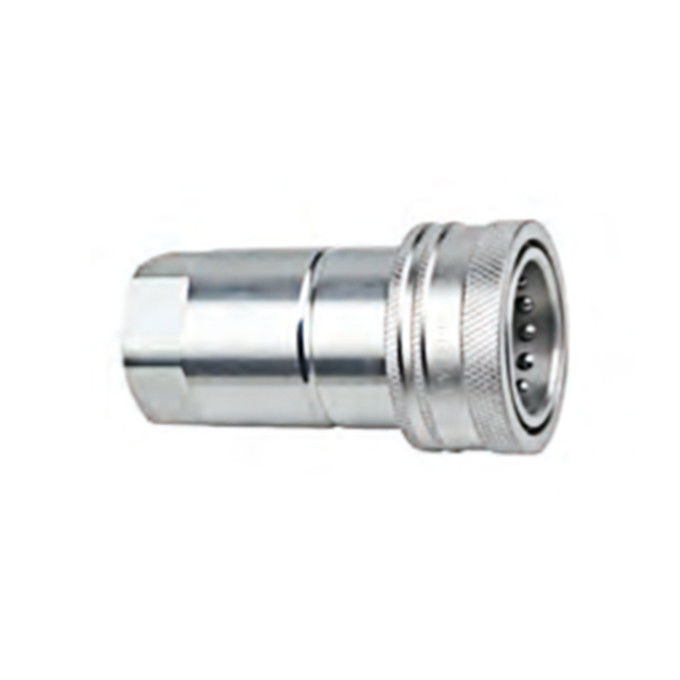

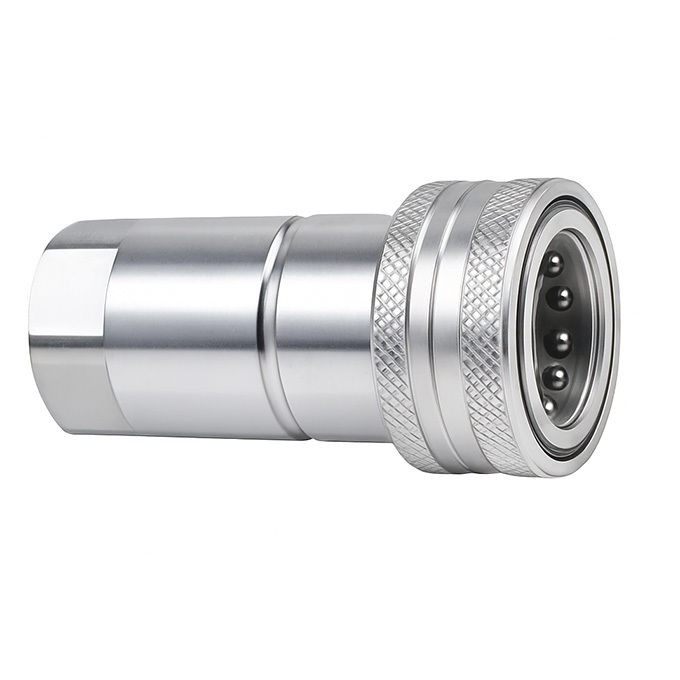

Vrouwelijk (Socket)
| Behuizingsmaat | ONDERDEELNR. | LS | Φ D | HS | A | T |
| 1/4" | CB-S2SF-ISOA | 50 | 26 | S19*6 | 13 | G1/4 NPT1/4 |
| 3/8" | CB-S3SF-ISOA | 60 | 31.5 | S22*6 | 16 | G3/8 NPT3/8 |
| 1/2" | CB-S4SF-ISOA | 68 | 39 | S27*6 | 18 | G1/2 NPT1/2 |
| 3/4" | CB-S6SF-ISOA | 80 | 48 | S34*6 | 20.5 | G3/4 NPT3/4 |
| 1" | CB-S8SF-ISOA | 99.5 | 53 | S41*6 | 20.5 | G1 NPT1 |

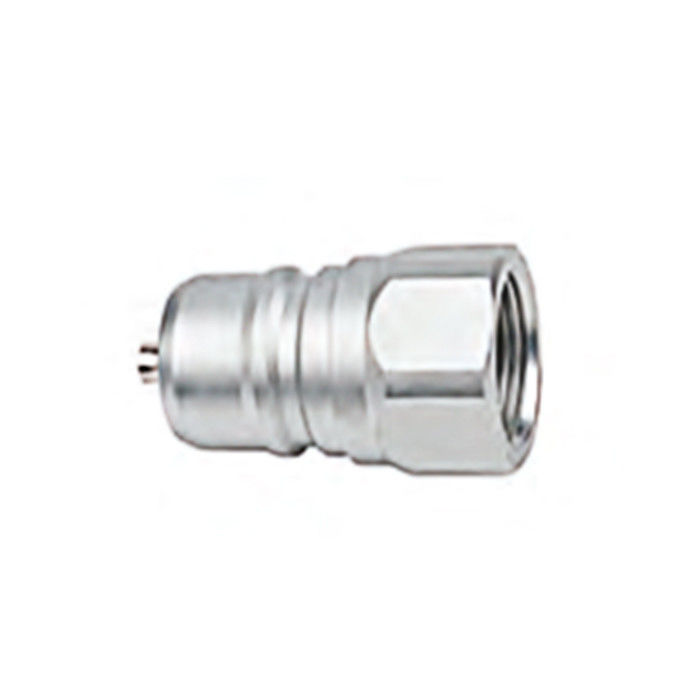

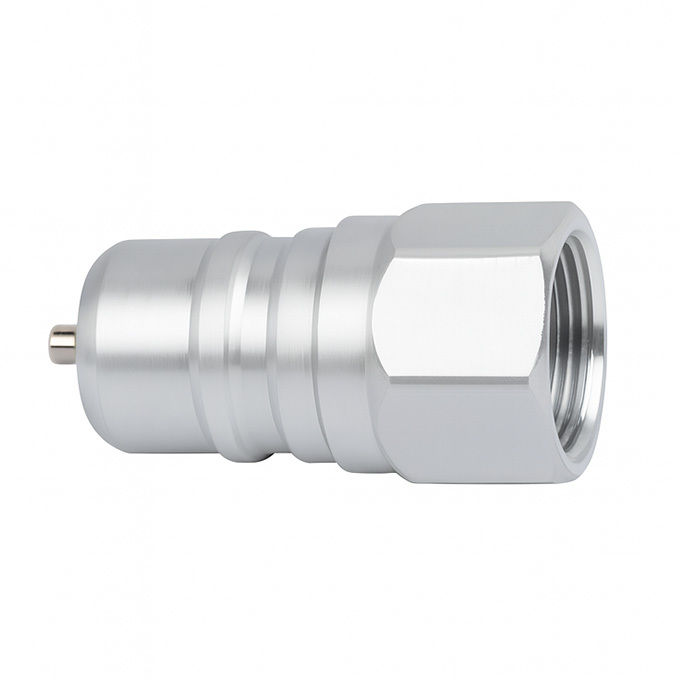

Mannelijk (Plug)
| Behuizingsmaat | ONDERDEELNR. | LP | d | C | HP | A | T |
| 1/4" | CB-P2SF-ISOA | 38.5 | 11.8 | 15 | S19*6 | 13 | G1/4 NPT1/4 |
| 3/8" | CB-P3SF-ISOA | 39 | 17.3 | 19 | S22*6 | 16 | G3/8 NPT3/8 |
| 1/2" | CB-P4SF-ISOA | 44 | 20.5 | 29 | S27*6 | 18 | G1/2 NPT1/2 |
| 3/4" | CB-P6SF-ISOA | 55 | 29 | 29 | S34*6 | 20.5 | G3/4 NPT3/4 |
| 1" | CB-P8SF-ISOA | 66 | 34.3 | 35 | S41*6 | 20.5 | G1 NPT1 |
Gebruik de grafiek van de referentieafbeelding met disclaimer: Testvloeistof: Olie-200 SUS. De getoonde curve is representatief voor de LSQ-ISOA-serie.
Waarom kiezen voor CB-ISOA boven standaard koolstofstalen ISO-A fittingen zoals CB-SP-10M-3?
| Vergelijkingsaspect | CB-ISOA | CB-SP-10M-3 |
|---|---|---|
| Klepontwerp | Verbeterde poppet (schokbestendig) | Standaard poppet |
| Oppervlaktecoating | Verchroomd | Verzinkt |
| Stroomstabiliteit | Hoger bij impulsen | Gematigd |
| Prijs | Iets hoger | Voordeliger |
| Het beste voor | Systemen met hoge belasting en impact | Algemeen hydraulisch gebruik |
Vraag een offerte of technische datasheet aan
Hulp nodig bij het selecteren van de juiste ISO-A koppeling voor uw toepassing? Neem contact op met ons team om gedetailleerde productspecificaties, stroomdiagrammen of CAD-bestanden te ontvangen.
