Plaats van herkomst:
China
Merknaam:
carterberg
Certificering:
IATF16949
Modelnummer:
CB-SP-10M-3

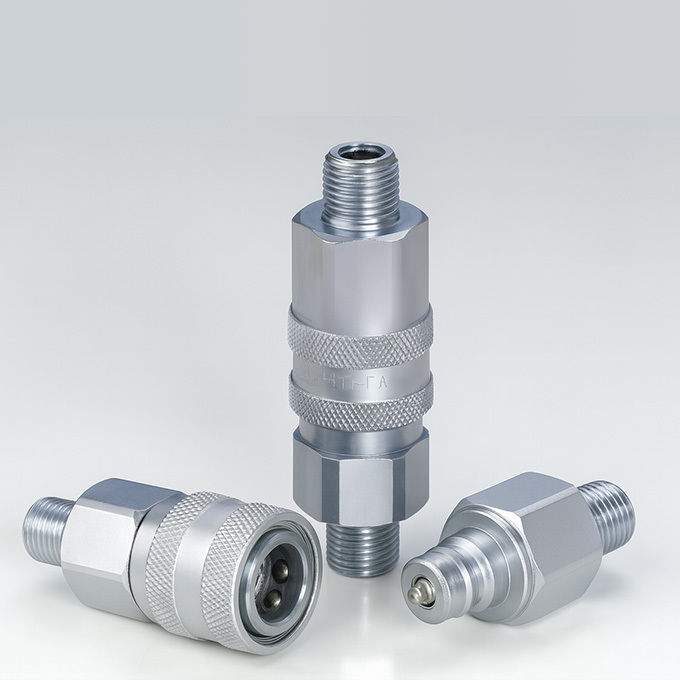

De CB-SP-10M-3 is een hoogwaardige ISO 7241-A hydraulische snelkoppeling ontworpen voor algemene en veeleisende industriële toepassingen. Gemaakt van gehard koolstofstaal, biedt het een betrouwbaar en economisch alternatief voor roestvrijstalen varianten — vooral waar extreme corrosiebestendigheid geen primaire zorg is.
Of u nu zwaar materieel bedient, constructiehydrauliek beheert of mobiele machines uitrust, deze koppeling levert kracht, eenvoud en compatibiliteit.
• ISO 7241-A Compatibiliteit – Volledig uitwisselbaar met Parker 6600, Faster ANV, Aeroquip 5600 en Hansen HA 15000 series
• Geharde Koolstofstalen Constructie – Hoge mechanische duurzaamheid met oppervlaktegeharde componenten voor slijtvastheid
• Kleppensysteem – Minimaliseert vloeistoflekkage en behoudt de integriteit van de leiding tijdens het loskoppelen
• Kogelvergrendeling – Veilige verbinding, zelfs onder trillingen
• Push-to-Connect Ontwerp – Vereenvoudigt installatie en snel onderhoud
• Geschikt voor tot 5000 PSI – Geschikt voor hogedruk hydraulische systemen
• Standaard Afdichting: NBR – Ideaal voor minerale oliën en algemene hydraulische vloeistoffen, werkend van -20°C tot +120°C
| Maat (in) | Nominale Druk (PSI) | Nominale Stroom (GPM) | Temperatuurbereik | Afdichtingsmateriaal |
|---|---|---|---|---|
| 1/4 | 5000 | 3 | -20°C tot +120°C | NBR |
| 3/8 | 4000 | 6 | -20°C tot +120°C | NBR |
| 1/2 | 4000 | 12 | -20°C tot +120°C | NBR |
| 3/4 | 3000 | 28 | -20°C tot +120°C | NBR |

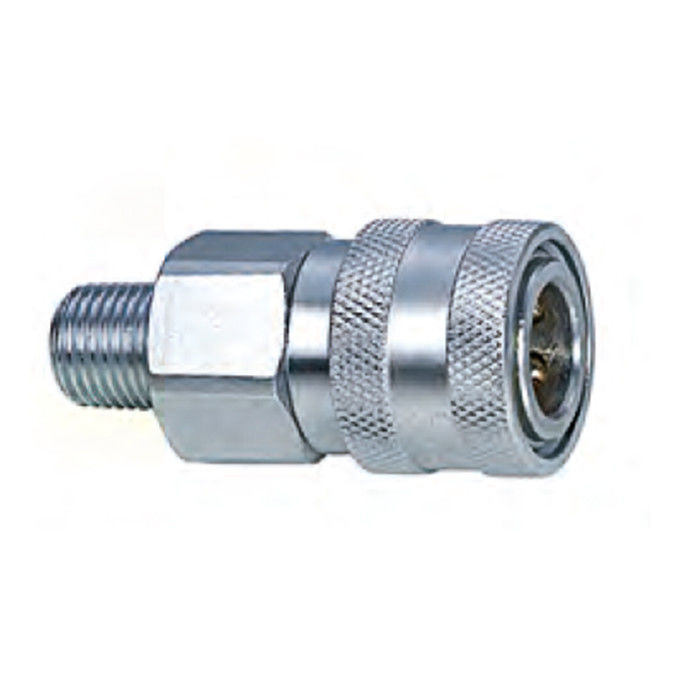

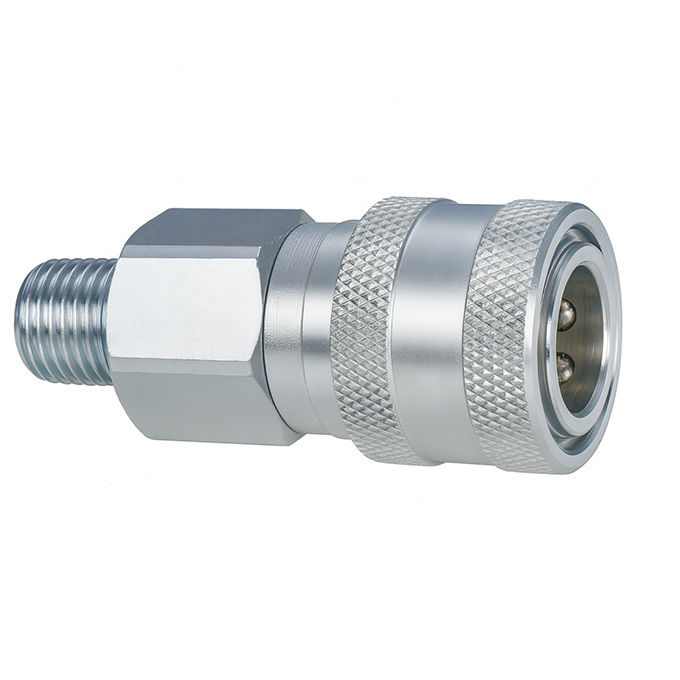

Vrouwelijk (Socket)
| Body Size | PARTNO. | LS | Φ D | HEX1 | A | T |
| 1/4" | CB-S2S-10F-3 | 53.5 | 26 | 22 | 13 | ZG1/4 NPT1/4 |
| 3/8" | CB-S3S-10F-3 | 57.5 | 31.5 | 27 | 13 | ZG3/8 NPT3/8 |
| 1/2" | CB-S4S-10F-3 | 66.5 | 38.5 | 27 | 16 | ZG1/2 NPT1/2 |
| 3/4" | CB-S6S-10F-3 | 81.5 | 48 | 36 | 18 | ZG3/4 NPT3/4 |
| 1" | CB-S8S-10F-3 | 96 | 56 | 41 | 21 | ZG1 NPT1 |

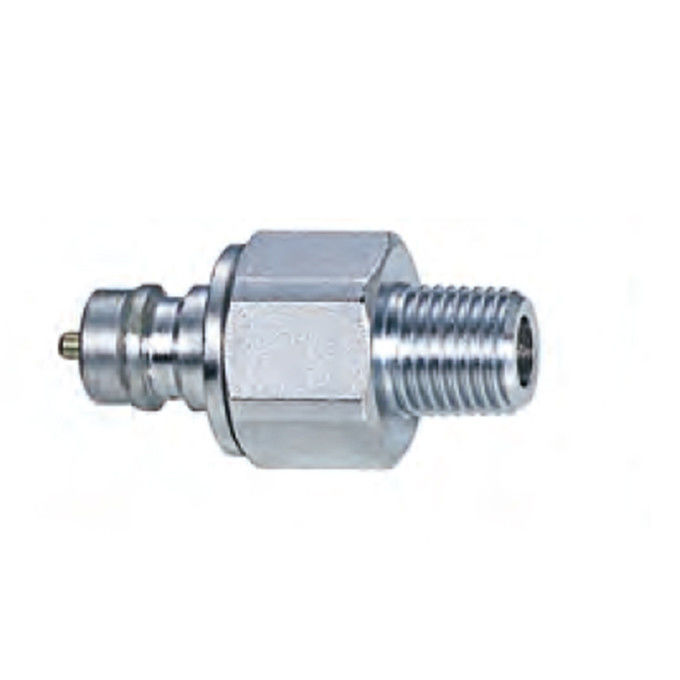

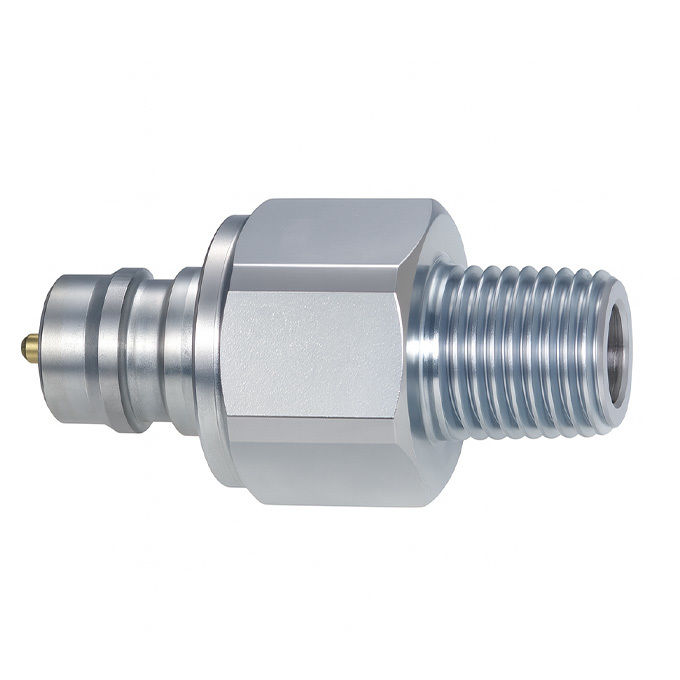

Mannelijk (Plug)
| Body Size | PARTNO. | LP | d | C | HEX2 | A | T |
| 1/4" | CB-P2S-10F-3 | 46 | 11.8 | 15.2 | 22 | 13 | ZG1/4 NPT1/4 |
| 3/8" | CB-P3S-10F-3 | 53 | 17.3 | 21.4 | 27 | 13 | ZG3/8 NPT3/8 |
| 1/2" | CB-P4S-10F-3 | 62.5 | 20.5 | 27 | 27 | 16 | ZG1/2 NPT1/2 |
| 3/4" | CB-P6S-10F-3 | 66.5 | 29 | 28 | 36 | 18 | ZG3/4 NPT3/4 |
| 1" | CB-P8S-10F-3 | 79 | 34.3 | 36 | 41 | 21 | ZG1 NPT1 |
Waarom kiezen voor CB-SP-10M-3?
Als u een hydraulische snelkoppeling zoekt voor zware, niet-corrosieve omgevingen, biedt koolstofstaal duidelijke voordelen op het gebied van sterkte en kostenefficiëntie.
| Eigenschap | CB-SP-10M-3 (Koolstofstaal) | CB-SPM-10F-A / CB-SPL-10F (316 SS) |
|---|---|---|
| Materiaal | Gehard Koolstofstaal | 316 Roestvrij Staal |
| Corrosiebestendigheid | Matig (niet voor marine/chemisch) | Uitstekend (marine, chemisch, CIP) |
| Temperatuurclassificatie | Tot 120°C | Tot 200°C (Viton afdichting) |
| Drukclassificatie | Tot 5000 PSI | Tot 4565 PSI |
| Afdichtingsmateriaal | NBR (standaard) | Viton® (standaard) |
| Kostenefficiëntie | Hoog | Hogere kosten |
| Ideaal Gebruik | Algemene hydrauliek, constructie, landbouw | Offshore, voedselveilig, chemische systemen |
