Name: Cb-spm-10f-a-iso-7241-a Stainless Steel Quick Coupling met Parker 6600 Plug and Socket verbinding
Brand: Phidix Motion Controls (Shanghai) Co., Ltd.
SKU: CB-SPM-10F-A
Availability: InStock

Huis > producten > hydraulische snelle koppelingen >

Cb-spm-10f-a-iso-7241-a Stainless Steel Quick Coupling met Parker 6600 Plug and Socket verbinding

cb-spm-10f-a Snelle koppeling

ISO 7241-A Snelle koppeling

Stainless steel snelkoppeling

Plaats van herkomst:

China

Merknaam:

carterberg

Certificering:

IATF16949

Modelnummer:

CB-SPM-10F-A

Neem contact met ons op

Vraag een offerte

Cb-spm-10f-a-iso-7241-a Stainless Steel Quick Coupling met Parker 6600 Plug and Socket verbinding

Productdetails

Type:

ISO 7241A

Materiaal:

van ijzer of van staal

Grootte:

1/4'-1'

Nominale druk:

tot 2900 PSI ((20 MPa)

Afdichtingsmiddelen:

NBR (standaard), Viton, EPDM (facultatief)

Verbinding:

Stop en contactdoos

Kleppen:

Bal / Poppet

Uitwisseling:

Compatibel met Parker 6600, Faster ANV, Stucchi A-serie, enz.

Markeren:

cb-spm-10f-a Snelle koppeling

ISO 7241-A Snelle koppeling

Stainless steel snelkoppeling

Betalings- en verzendvoorwaarden

Min. bestelaantal

Onderhandelingen

Prijs

Onderhandelbaar

Verpakking Details

Verpakking

Levertijd

7-20 werkdagen

Betalingscondities

L/C, D/A, D/P, T/T, Western Union

Levering vermogen

5000~20000 pc/month

Verwante producten

Plastic dust caps voor snelkoppelingen van de CB-PD-serie

Vind de beste prijs

Metalen stofkappen en -pluggen voor CB-KZE-BC hydraulische snelkoppelingen

Vind de beste prijs

CB-205 ISO5675 Hydraulische Snelkoppeling – Dubbelwerkende Huls voor Bouw & Bosbouw

Vind de beste prijs

CB-Q/ZB275 Schroefdraad-vergrendelde Hydraulische Snelkoppeling – Handmatige Push-Pull voor Lage-Druk Toepassingen

Vind de beste prijs

Neem contact met ons op

86-021-37214610

Contact opnemen

Productbeschrijving

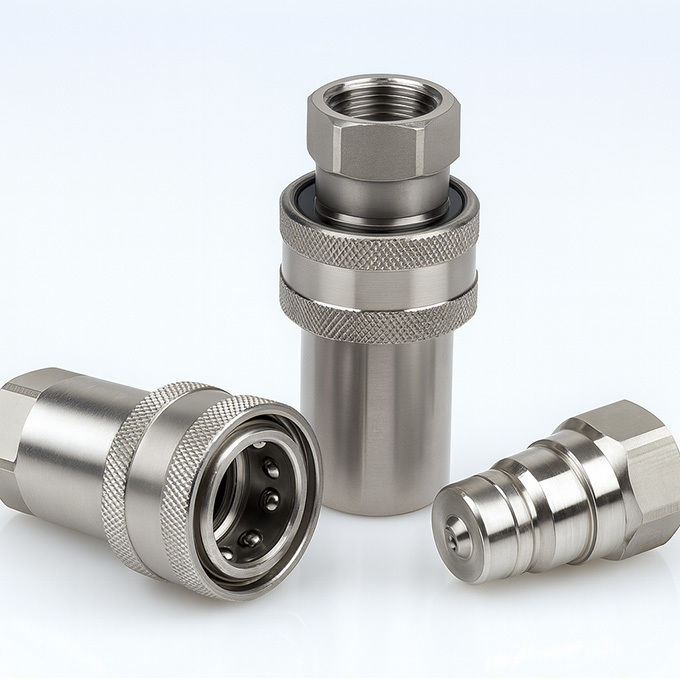

CB-SPM-10F-A ISO 7241-A Hydraulische snelkoppelingsset van roestvrij staal

De CB-SPM-10F-A hydraulische snelkoppeling is een hoogwaardige oplossing van roestvrij staal die is ontworpen om tegen corrosieve vloeistoffen, extreme temperaturen en veeleisende hydraulische systemen te kunnen.

Volledig in overeenstemming metISO 7241-A, dit model heeft een dubbele afsluiting poppet klep, bal-vergrendeling mechanisme, en een precisie-bewerkte 316 roestvrij staal lichaam, waardoor het ideaal is voor maritieme, chemische en food-grade toepassingen.

In tegenstelling tot standaard koolstofstaal koppelingen, is de CB-SPM-10F-A gebouwd voor omgevingen waar de weerstand tegen oxidatie, chemische afbraak en thermische cyclus niet onderhandelbaar is.

Belangrijkste kenmerken en voordelen

•Volledige 316 roestvrij staalconstructie

Corrosiebestendig, onder druk en veilig voor agressieve omgevingen, waaronder zeewater, chemicaliën en gesteriliseerde systemen.

•Dubbel afsluiten poppenontwerp

Minimaliseert vloeistofverlies tijdens het ontkoppelen en zorgt voor een schone, lekvrije werking.

•Ballenvergrendelingsmechanisme

Biedt een veilige, trillingsbestendige vergrendeling, zelfs onder dynamische belastingen.

•Inzet voor de verbinding

Intuïtieve en snelle bediening.De klep wordt automatisch geopend wanneer hij is aangesloten.

•Hoogtemperatuurcapaciteit

Standaard met Viton® afdichtingen, waardoor veilige werking van -20°C tot +200°C mogelijk is.

•Opties voor draadcompatibiliteit

Beschikbaar met BSPP (G), NPT en metrische threads om wereldwijd in legacy-systemen te passen.

•Verwisselbaar

Ontworpen voor volledige compatibiliteit met Parker 6600, Faster ANV, Hansen HA 15000, en Aeroquip 5600 serie.

Technische specificaties

Grootte (inch)	Nominale diameter (mm)	Maximale druk (PSI)	Nominale doorstroming (GPM)	Temperatuurbereik (°C)	Draadopties
Een kwart.	6.3	2000	3	-20 ~ +200	G1/4, NPT1/4
3/8"	10	2000	6	-20 ~ +200	G3/8, NPT3/8
Een halve inch.	12.5	1500	12	-20 ~ +200	G1/2, NPT1/2
3/4 inch.	20	1500	28	-20 ~ +200	G3/4, NPT3/4
1 "	25	1000	50	-20 ~ +200	G1, NPT1
1-1/4"	30	1000	88	-20 ~ +200	G1-1/4
1-1/2"	40	1000	220	-20 ~ +200	G1-1/2
2 "	50	1000	240	-20 ~ +200	G2

Dimensionele overzicht

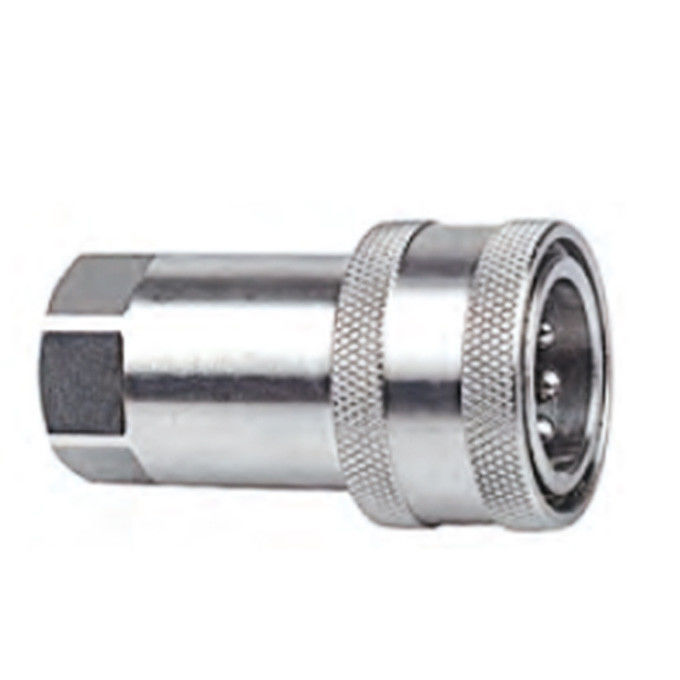

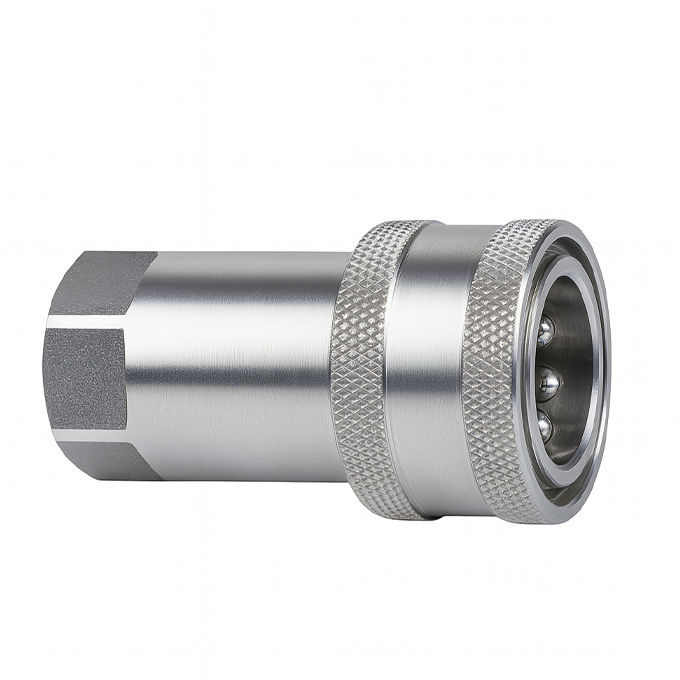

Vrouwtje (Socket)

Cb-spm-10f-a-iso-7241-a Stainless Steel Quick Coupling met Parker 6600 Plug and Socket verbinding 0

Lichaamsgrootte	- Dat is niet waar.	LS	Φ D	HEX1	Een	T
Een kwart.	CB-S2M-10F-A	50	26	19	13	G1/4 NPT1/4
3/8"	CB-S3M-10F-A	56	31.5	22	14	G3/8 NPT3/8
Een halve inch.	CB-S4M-10F-A	66	38.5	27	16	G1/2 NPT1/2
3/4 inch.	CB-S6M-10F-A	80	48	34	18	G3/4 NPT3/4
1 "	CB-S8M-10F-A	94	56	41	21	G1 NPT1
1-1/4	CB-S10M-10F-A	117	69.5	50	25	G1-1/4 NPT1-1/4
1-1/2"	CB-S12M-10F-A	133	84	60	27	G1-1/2 NPT1-1/2
2"	CB-S16M-10F-A	165	99	75	26	G2 NPT2

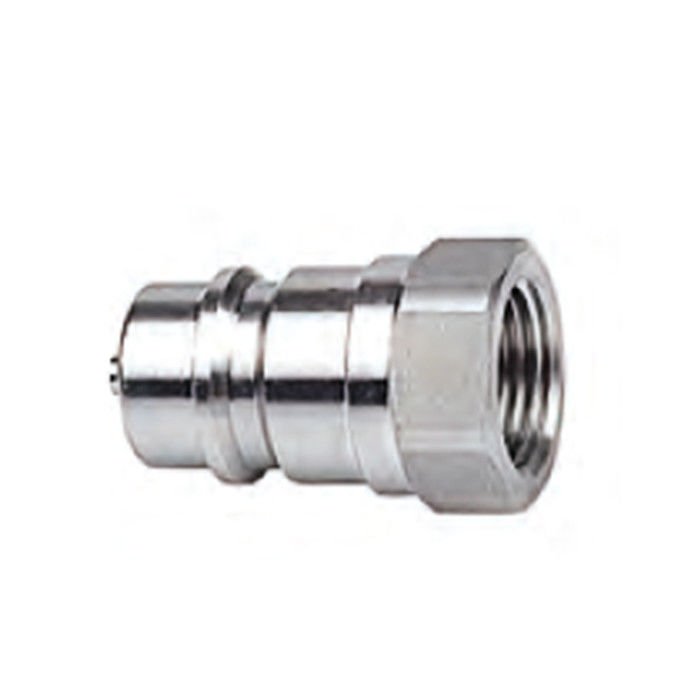

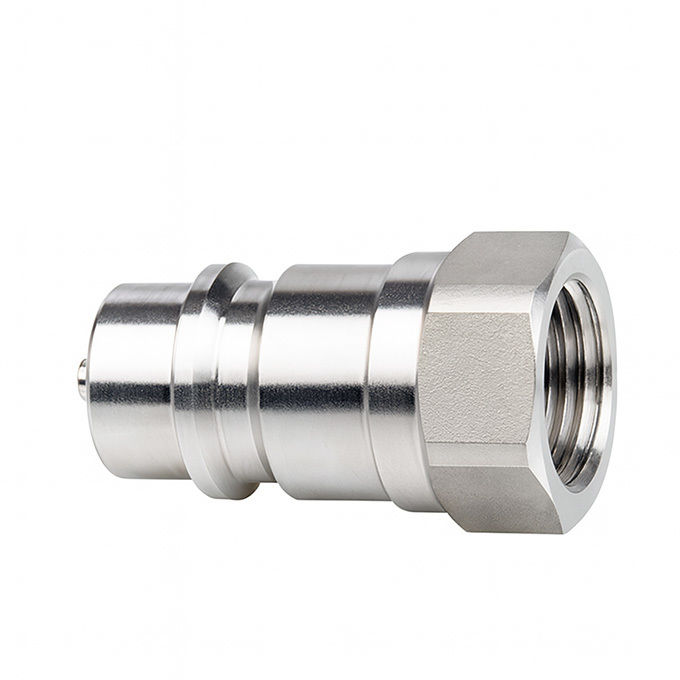

Mannetje (plug)

Cb-spm-10f-a-iso-7241-a Stainless Steel Quick Coupling met Parker 6600 Plug and Socket verbinding 1

Lichaamsgrootte	- Dat is niet waar.	LP	d	C	HP	Een	T
Een kwart.	CB-P2M-10F-A	35.5	11.8	15	19	13	G1/4 NPT1/4
3/8"	CB-P3M-10F-A	36.5	17.3	21.4	22	14	G3/8 NPT3/8
Een halve inch.	CB-P4M-10F-A	43.5	20.5	27	27	16	G1/2 NPT1/2
3/4 inch.	CB-P6M-10F-A	57	29	28	35	18	G3/4 NPT3/4
1 "	CB-P8M-10F-A	59.5	34.3	36	41	21	G1 NPT1
1-1/4	CB-P10M-10F-A	75	45	46	50	25	G1-1/4 NPT1-1/4
1-1/2"	CB-P12M-10F-A	83.5	55	52	60	27	G1-1/2 NPT1-1/2
2"	CB-P16M-10F-A	105	65	64	75	26	G2 NPT2

Stroomprestaties

De CB-SPM-10F-A-serie biedt betrouwbare doorstroming bij minimale drukdaling, zelfs onder continue cyclus. De bovenstaande grafiek illustreert de doorstroming tegenover de drukdaling bij 30 cSt olie,op basis van ISO 7241-A-testnormen.

Grotere afmetingen (1-1/4 ̊ tot 2 ̊) handhaven de stroomdoeltreffendheid zelfs bij verhoogde GPM-niveaus.

Toepassingen

De CB-SPM-10F-A is ontworpen voor hydraulische systemen die worden blootgesteld aanrisico's op corrosie, thermische schok of besmetting:

•Maritieme hydraulica: Zoutwateromgevingen en uitrusting aan boord

•Chemische verwerkingsinstallaties: Blootstelling aan zuren, oplosmiddelen en industriële vloeistoffen

•Voedsel en dranken: Reinigbaarheid en conformiteit van materiaal

•Olie- en gasveldactiviteiten: Ruwe buitenomgevingen met problemen met vloeistofcompatibiliteit

•Bosbouw en landbouw: Wanneer meststof, organische zuren of vocht een risico op corrosie creëren

•Testsystemen voor hoge temperaturen: Waar op NBR gebaseerde koppelingen vroegtijdig afbreken

Beschikbare opties

• Optioneel FKM/FPM-dichtingen voor extreme chemicaliën

• Panelmontageconfiguraties (1/2 ′′)

• aangepaste draadadapters of metrische conversies

• stofdeksels van roestvrij staal of polymeer

Neem contact met ons op.om een tekening, chemische compatibiliteitscontrole of corrosiebestandheidsverslag aan te vragen.

Oproep tot actie

Klaar om te upgraden naar een roestvrij staal hydraulische oplossing die duurt?
Vraag een offerteNu of...Praat met onze ingenieurs.om de juiste configuratie voor uw systeem te vinden.
