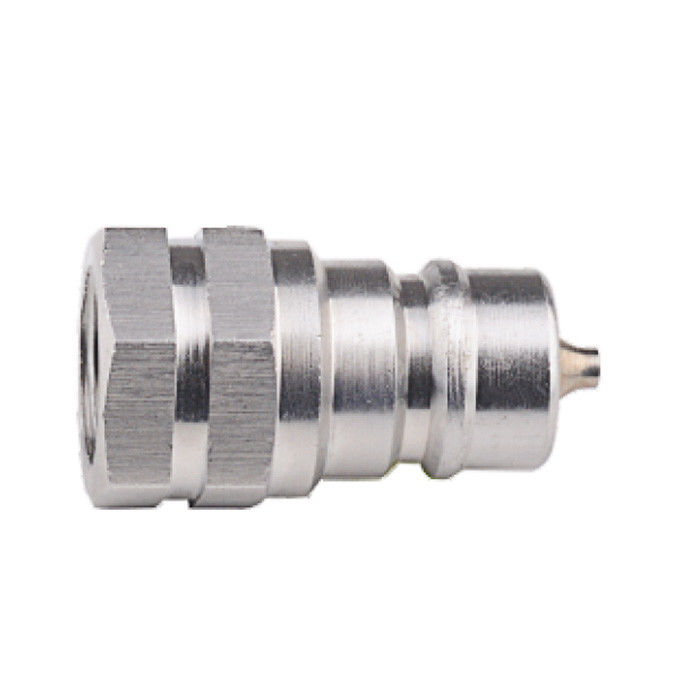

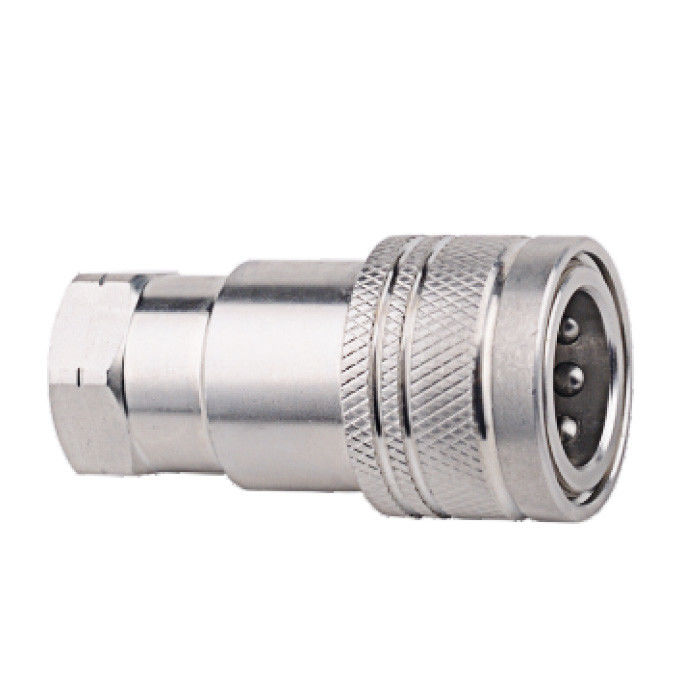

CB-SPL-10F ISO 7241-A Hydraulische snelkoppeling van roestvrij staal
DeCB-SPL-10F hydraulische snelkoppelingis ontworpen in volledige overeenstemming met deISO 7241-1 Ainternationale standaard, die een veilige, hoogwaardige oplossing biedt voor de verbinding van vloeistoffen in moderne hydraulische systemen.Gebouwd met een robuuste, met zink beklede stalen carrosserie en uitgerust met een kogelvergrendelingsmechanisme en dubbele afsluitkleppen, deze serie zorgt ervoor datveilige, lekvrije ontkoppelingonder veeleisende omstandigheden.
Bewezen overlandbouwmachines, apparatuur voor openbare werken en industriële hydraulische circuits, CB-SPL-10F staat als een betrouwbare vervanging voor wereldwijd erkende koppelingen zoalsHansen H-15000, Parker 6600 en Faster ANV.
Belangrijkste kenmerken en voordelen
•Ontwerp van dubbele afsluitklep
Vermijdt vloeistofverlies tijdens aansluiting en ontkoppeling, houdt het systeem schoon en vermindert het veiligheidsrisico.
•Hoogdrukweerstand
Geklasseerd tot 315 bar / 4565 psi, afhankelijk van de grootte, waardoor het geschikt is voor mobiele of industriële hydraulische toepassingen met een hoge belasting.
•Beveiligd balvergrendelingsmechanisme
De koppeling maakt gebruik van een kogelvergrendelingssysteem met een gekrulde mouw om een stevige aansluiting en weerstand tegen trillingen of toevallige trek te garanderen.
•Pull-to-Connect koppeling
De semi-automatische werking stroomlijnt de installatie en het onderhoud in het veld.
•Duurzame materialen
• Karosserie / Sleeve / Valve:met een breedte van niet meer dan 50 mm
• Vlammen: staal of roestvrij staal
• Ballen: roestvrij staal
• Afdichtingen: NBR-standaard, FKM (Viton) optioneel voor hoogtemperatuurvloeistofcircuits
•Uitwisselbaar met belangrijke merken
Volledig compatibel met Parker 6600, Faster ANV, Aeroquip 5600 en Hansen H-15000 serie.
•Push-Pull-optie beschikbaar
Voor 1/2 ′′ is een push-pull versie verkrijgbaar met een op het schot gemonteerde hoes voor automatische aansluit-/afsluitfunctie.
Technische specificaties
| ISO-grootte |
Nominale diameter (mm) |
Maximale werkdruk (bar/psi) |
Stroom @ ∆p 1 bar (l/min) |
Vergieten (ml) |
Draadopties |
Temperatuurbereik (NBR / FKM) |
| 1/4 ′′ |
6.3 |
315 / 4565 |
6.3 |
0.35 |
G / NPT |
-20°C tot +100°C / +200°C |
| 3/8 |
10 |
315 / 4565 |
10 |
1.5 |
G / NPT |
-20°C tot +100°C / +200°C |
| 1/2 ‰ |
12.5 |
250 / 3625 |
12.5 |
2.6 |
G / NPT |
-20°C tot +100°C / +200°C |
| 3/4 ̊ |
20 |
250 / 3625 |
20 |
8.5 |
G / NPT |
-20°C tot +100°C / +200°C |
| 1 ¢ |
25 |
200 / 2900 |
25 |
13 |
G / NPT |
-20°C tot +100°C / +200°C |
Dimensionele overzicht
Vrouwtje (Socket)
| Lichaamsgrootte |
- Dat is niet waar. |
LS |
Φ D |
HS |
Een |
T |
| Een kwart. |
CB-S2L-10F |
50 |
26 |
19*6 |
13 |
G1/4 NPT1/4 |
| 3/8" |
CB-S3L-10F |
60 |
31.5 |
22*6 |
14 |
G3/8 NPT3/8 |
| Een halve inch. |
CB-S4L-10F |
68 |
39 |
27*6 |
16 |
G1/2 NPT1/2 |
| 3/4 inch. |
CB-S6L-10F |
80 |
48 |
34*6 |
18 |
G3/4 NPT3/4 |
| 1 " |
CB-S8L-10F |
99.5 |
53 |
41*6 |
21 |
G1 NPT1 |
| 1-1/4 |
CB-S10 liter-10F |
112 |
69 |
50*6 |
25 |
G1-1/4 NPT1-1/4 |
| 1-1/2" |
CB-S12 liter-10F |
127.5 |
84.5 |
60*6 |
25.5 |
G1-1/2 NPT1-1/2 |
| 2" |
CB-S16L-10F |
158 |
99 |
75*6 |
26 |
G2 NPT2 |
Mannetje (plug)
| Lichaamsgrootte |
- Dat is niet waar. |
LP |
C |
HP |
Een |
T |
| Een kwart. |
CB-P2L-10F |
35.5 |
15 |
19*6 |
13 |
G1/4 NPT1/4 |
| 3/8" |
CB-P3L-10F |
42 |
26.5 |
22*6 |
14 |
G3/8 NPT3/8 |
| Een halve inch. |
CB-P4L-10F |
46 |
26.5 |
27*6 |
16 |
G1/2 NPT1/2 |
| 3/4 inch. |
CB-P6L-10F |
54 |
28 |
34*6 |
18 |
G3/4 NPT3/4 |
| 1 " |
CB-P8L-10F |
65.5 |
35 |
41*6 |
21 |
G1 NPT1 |
| 1-1/4 |
CB-P10L-10F |
70 |
45 |
50*6 |
25 |
G1-1/4 NPT1-1/4 |
| 1-1/2" |
CB-P12L-10F |
78 |
51 |
60*6 |
25.5 |
G1-1/2 NPT1-1/2 |
| 2" |
CB-P16L-10F |
98 |
61 |
75*6 |
26 |
G2 NPT2 |

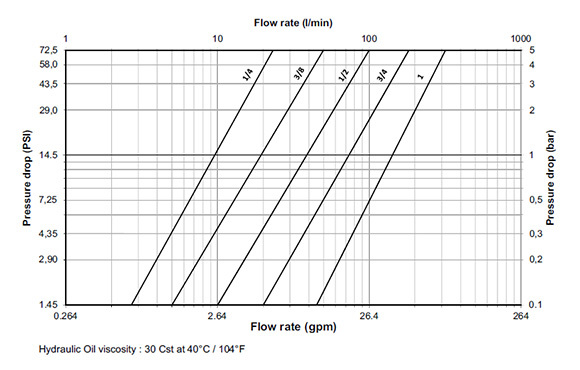

Drukdaling versus stroomgrafiek
CB-SPL-10F-drukdalingskurvenzijn gebaseerd op de ISO 7241-A-standaardvoorwaarden met behulp van 30 cSt hydraulische olie bij 40 °C.
Voor volle grootte stroomstroomcurven, dimensionale CAD-tekening en vergelijkingen van vloeistofverliesZie de pagina met technische details van CB-SPL-10F.
Toepassingsgebieden
De snelkoppeling CB-SPL-10F is ideaal voor:
•Hydraulische schakelingen en aandrijvingseenhedenin zowel industriële als mobiele systemen
•Landbouwmachinesmet een vermogen van niet meer dan 50 kW
•Uitrusting voor openbare werkenmet inbegrip van graafmachines, laadmachines en breekmachines
•Algemene hydraulische vloeistofoverbrenging onder drukcritische omstandigheden
De trillingsbestendige vergrendeling, de grote drukvertraagzaamheid en de merkcompatibiliteit maken het een betrouwbare keuze in alle sectoren.
Verenigbaarheidstabel
| Carterberg model |
Parker. |
Snel. |
Aeroquip |
Hansen |
| CB-SPL-10F |
6600 |
ANV |
FD56 / 5600 |
H-15000 |
Voor een gedetailleerde uitsplitsing van de kleppengeometrie en de compatibiliteit tussen merken:de CB-SPL-10F-uitwisselings- en vervangingsgids verkennen
Veelgestelde vragen
• Waarvoor wordt de CB-SPL-10F hydraulische snelkoppeling gebruikt?
CB-SPL-10F is een hydraulische snelkoppelingsset (plug en stopcontact) van roestvrij staal, gebouwd volgens de ISO 7241-A-normen.Het wordt vaak gebruikt in bouw-, landbouw- en industriële hydraulische systemen die vaak moeten worden losgekoppeld en opnieuw aangesloten met minimaal vloeistofverlies.
• Is CB-SPL-10F compatibel met Parker-, Faster- of Stucchi-koppelingen?
- Ja, dat is het.CB-SPL-10F is volledig uitwisselbaar met ISO 7241-A koppelers van merken zoals Parker (6600-serie), Faster (ANV), Stucchi (A-serie) en anderen.Zorg ervoor dat het type draad en de grootte ervan worden gecontroleerd wanneer bestaande onderdelen worden vervangen.
• Welke maten en soorten draad zijn er?
Dit model is verkrijgbaar in meerdere carrosseriegroottes, waaronder 1/4", 3/8", 1/2", 3/4" en 1" draadopties omvatten BSPP, NPT en metrische typen.Aanpassing van de draad specificaties kunnen worden gevraagd op basis van uw systeemvereisten.
• Kan ik CB-SPL-10F gebruiken in corrosieve omgevingen?
- Ja, zeker.De CB-SPL-10F koppeling is gemaakt van corrosiebestendig roestvrij staal en is ideaal voor gebruik in zee, offshore,en chemische vloeistoftoepassingen waarbij duurzaamheid en lekvrij afdichting essentieel zijn.
• Hoe kan ik een offerte of technische bijstand aanvragen?
Dat kan je wel.Neem contact op met ons technische team.met uw specificaties, stroomvereisten of toepassingsdetails.We bieden snelle reactie, aangepaste opties en ondersteuning voor bulk- of OEM-orders.
