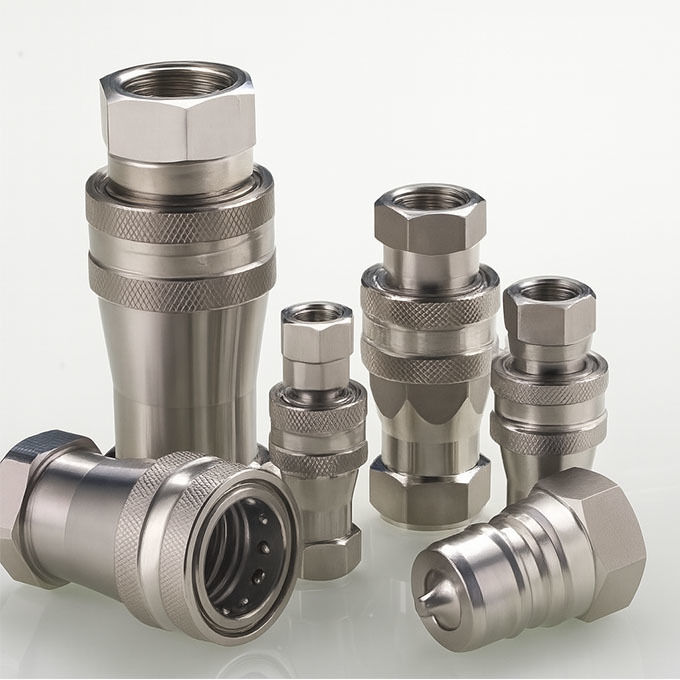

CB-SPM-10F Hydraulische snelkoppeling van roestvrij staal (1" vrouwelijke helft, ISO 7241-A)
De CB-SPM-10F is een 1 inch vrouwelijke hydraulische snelkoppeling die is ontworpen en vervaardigd volgens de internationale norm ISO 7241-A.Gebouwd met een roestvrijstalen carrosserie (SUS304 of SUS316) en een poppet-achtige afsluitklep, zorgt het voor een betrouwbare en lekdichte verbinding in hoge druk hydraulische systemen.
Dit model wordt veel gebruikt in mobiele apparatuur, OEM-hydraulische circuits en corrosieve omgevingen waar prestaties, compatibiliteit en gemak van onderhoud essentieel zijn.
Op zoek naar de volledige ISO 7241-A koppeling line-up?
Belangrijkste kenmerken
•Standaard geschikt️ Uitwisselbaar met Parker 6600, Faster ANV, Aeroquip 5600 en Hansen HA-serie.
• RObust Valve Ontwerp¢ Intern poppetklepmechanisme zorgt voor automatische afsluiting bij ontkoppeling.
•Corrosiebestendigheid- SUS304 of SUS316 roestvrij staal, ideaal voor veeleisende toepassingen.
• HIgh-Flow 1 ̊ Grootte¢ Handhaaf van grotere volumes en drukniveaus in 1 ¢ hydraulische systemen.
•Meerdere draadoptiesG (BSP), NPT en BSPP draden op aanvraag.
•Opties voor zegels️ Standaard NBR-dichtingen, met optioneel FKM (Viton) of EPDM.
Technische bouw
De CB-SPM-10F is voorzien van een vrouwelijke stopcontact met een geïntegreerde gerimpelde mouw voor handmatige aansluiting en ontkoppeling.Binnenin zorgt een veerbeladen poppetklep voor een veilige afsluiting om vloeistofverlies en verontreiniging tijdens het ontkoppelen te voorkomen.
Dit model ondersteunt werkdrukken tot 3000 PSI (afhankelijk van de systeemgrootte) en is geschikt voor zowel statische als mobiele systemen die snel onderhoud en lage stilstandstijden vereisen.
Dimensionele overzicht

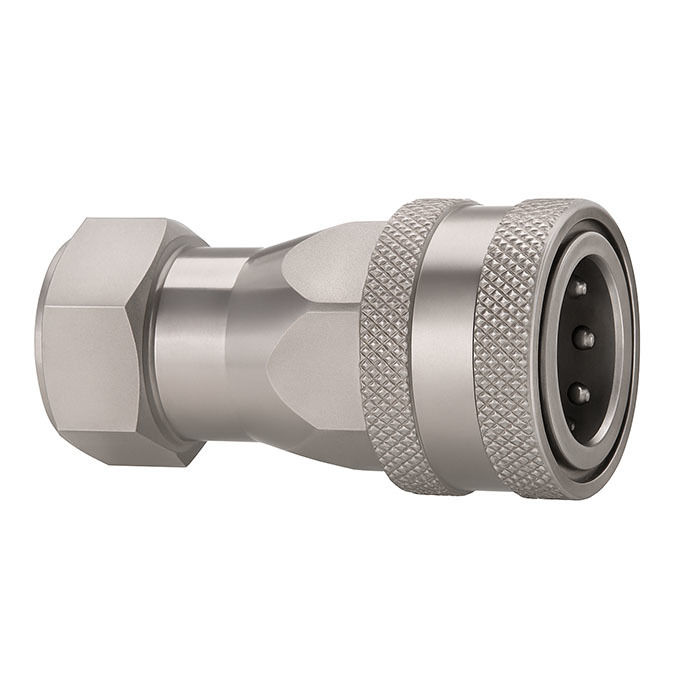

Vrouwtje (Socket)
| Lichaamsgrootte |
- Dat is niet waar. |
LS |
Φ D |
HS |
Een |
T |
| Een kwart. |
CB-S2M-10F |
50 |
26 |
19*6 |
13 |
G1/4 NPT1/4 |
| 3/8" |
CB-S3M-10F |
60 |
31.5 |
22*6 |
14 |
G3/8 NPT3/8 |
| Een halve inch. |
CB-S4M-10F |
68 |
39 |
27*6 |
16 |
G1/2 NPT1/2 |
| 3/4 inch. |
CB-S6M-10F |
80 |
48 |
34*6 |
18 |
G3/4 NPT3/4 |
| 1 " |
CB-S8M-10F |
99.5 |
53 |
41*6 |
21 |
G1 NPT1 |
| 1-1/4 |
CB-S10M-10F |
112 |
69 |
50*6 |
25 |
G1-1/4 NPT1-1/4 |
| 1-1/2" |
CB-S12M-10F |
127.5 |
84.5 |
60*6 |
25.5 |
G1-1/2 NPT1-1/2 |
| 2" |
CB-S16M-10F |
158 |
99 |
75*6 |
26 |
G2 NPT2 |

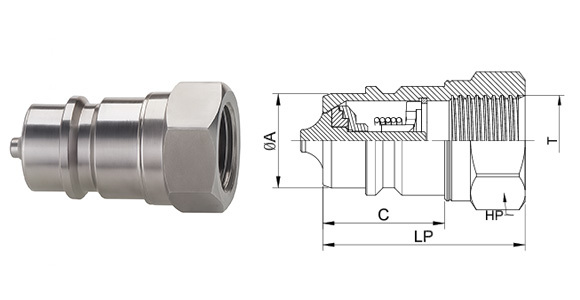

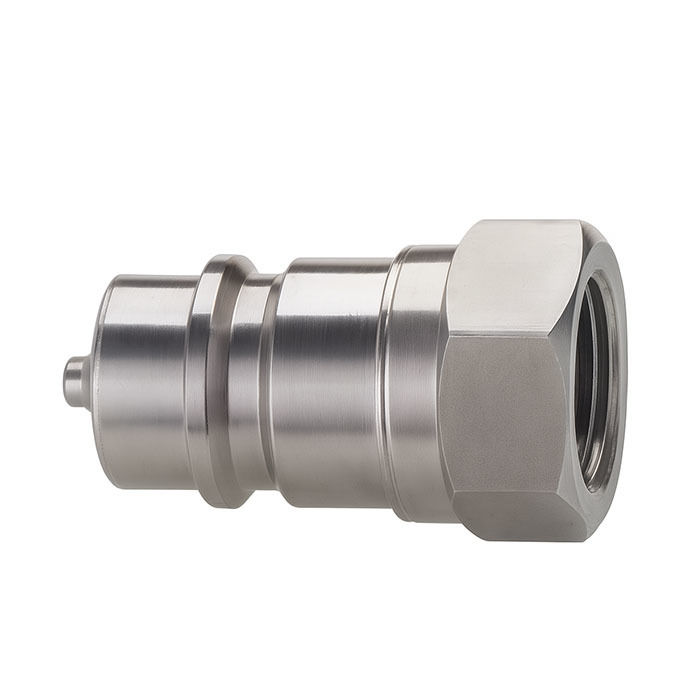

Mannetje (plug)
| Lichaamsgrootte |
- Dat is niet waar. |
LP |
C |
HP |
Een |
T |
| Een kwart. |
CB-P2M-10F |
35.5 |
15 |
19*6 |
13 |
G1/4 NPT1/4 |
| 3/8" |
CB-P3M-10F |
42 |
26.5 |
22*6 |
14 |
G3/8 NPT3/8 |
| Een halve inch. |
CB-P4M-10F |
46 |
26.5 |
27*6 |
16 |
G1/2 NPT1/2 |
| 3/4 inch. |
CB-P6M-10F |
54 |
28 |
34*6 |
18 |
G3/4 NPT3/4 |
| 1 " |
CB-P8M-10F |
65.5 |
35 |
41*6 |
21 |
G1 NPT1 |
| 1-1/4 |
CB-P10M-10F |
70 |
45 |
50*6 |
25 |
G1-1/4 NPT1-1/4 |
| 1-1/2" |
CB-P12M-10F |
78 |
51 |
60*6 |
25.5 |
G1-1/2 NPT1-1/2 |
| 2" |
CB-P16M-10F |
98 |
61 |
75*6 |
26 |
G2 NPT2 |
Materialen en zegelkeuzegids
SUS304¢ Kosteneffectieve corrosiebescherming
SUS316∙ Meer bestand tegen zout water, chemicaliën en extreme weersomstandigheden
Verzegelingen:
• NBR: Hydraulische oliën voor algemeen gebruik
• FKM (Viton): Hoge temperatuur, synthetische vloeistoffen
• EPDM: water-glycol, fosfaatester systemen
Deze combinaties stellen ingenieurs in staat om CB-SPM-10F te configureren voor specifieke omgevingen, zoals offshore, landbouw of mijnbouw.
Compatibiliteitsdiagram
| Carterberg model |
Parker. |
Snel. |
Aeroquip |
Hansen |
| CB-SPM-10F |
6600-10 |
ANV 10 |
5600-10 |
HA 15000-10F |
Zorg voor draadcompatibiliteit en afdichtingsconfiguratie bij vervanging van bestaande koppels.
Toepassingen
• Graafmachines en wielladers
• Bestaande bosbouw
• Ondergrondse mijnbouwmachines
• Hydraulische aandrijvingseenheden
• Landbouwsprayers
Dit model wordt vaak geselecteerd door onderhoudstechnici en OEM-ingenieurs die een wereldwijde standaardkoppeling nodig hebben die robuust, onderhoudsvriendelijk en compatibel is met verschillende merken.
Vaak gestelde vragen (FAQ)
V: Is CB-SPM-10F compatibel met de Parker 6600-serie?
A: Ja.Het komt overeen met de afmetingen en de functionele prestaties, met inbegrip van de klepstructuur en de vergrendelingsactie.
V: Wat is het verschil tussen SUS304 en SUS316 versies?
A: SUS316 biedt een hogere corrosiebestendigheid voor gebruik in zee-, chemische of buiten blootstelling.
V: Welk zegel moet ik gebruiken?
A: NBR is geschikt voor de meeste systemen;gebruik FKM voor hogere temperaturen, of EPDM voor vloeistoffen op waterbasis.
