van roestvrij staal, met een snelheidscouplage, met een hydraulische hoge druk

Op zoek naar een ander model of meer maten van ISO 7241-B koppelingen?Overzicht van de ISO 7241-B-serie

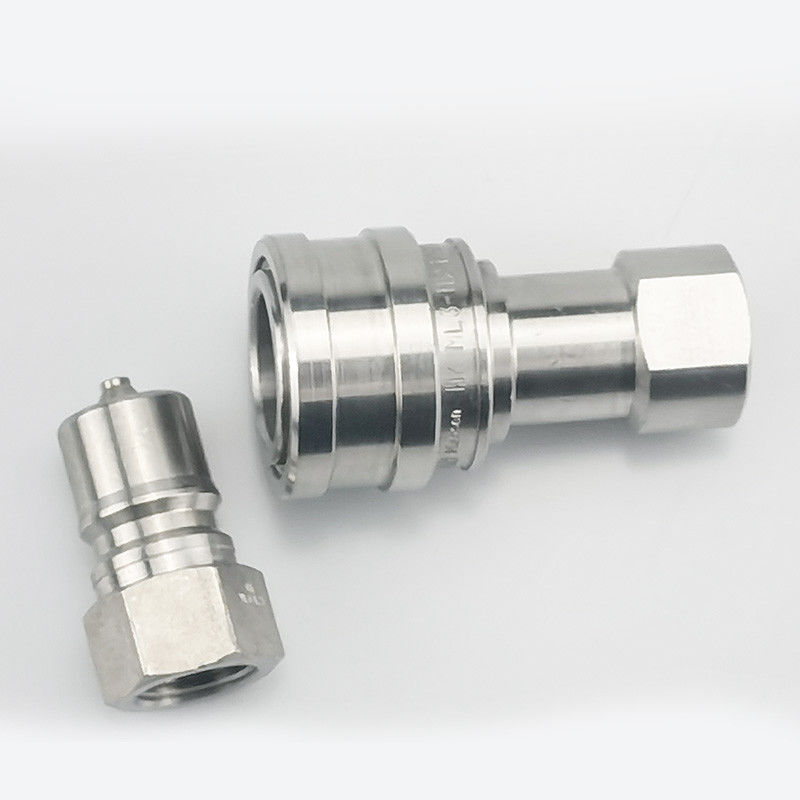

HK serie 303/316 roestvrij staal snelle koppelingen High-Pressure Hydraulische & Industrial Fluid Transfer Solutions
Productbeschrijving
HK-serie 303/316 Stainless Steel Quick Couplings leveren robuuste, corrosiebestendige prestaties voor hydraulische, pneumatische en industriële vloeistofoverdrachtsystemen.Ontworpen voor veeleisende industrieën zoals olie/gasDeze koppelingen zorgen voor een lekvrije werking door middel van precisiemethoden voor het sluiten van kogels en zelfverzegelende poppetkleppen.Kies voor klep- of niet-klepontwerpen met draadloze of vlakke poorten die geschikt zijn voor hoge druk (tot 10De 303/316 roestvrij staalconstructie is bestand tegen harde chemicaliën, extreme omstandigheden en frequent gebruik, waardoor de stilstandstijd tijdens retrofits wordt geminimaliseerd.Ideaal voor toepassingen waarbij onmiddellijke afsluiting vereist is, veiligheidscompliance en laag onderhoud. Industrieel-interchange compatibiliteit zorgt voor gemakkelijke integratie in bestaande systemen..
StandaardMaterialen

• Messing, zinkomlijst staal, roestvrij staal
• Afdichtingen: NBR, Viton, EPDM

Kenmerken

1. Poppetventielen zijn beschikbaar om ongecoupled lekken te voorkomen. Poppetventielen openen automatisch wanneer ze binnen de nominale werkdruk worden gekoppeld om de stroom snel te houden.
2. De kritieke onderdelen zijn gehard voor duurzaamheid.
3. Compatibel met de PARKER 60-serie, de FASTER HNV-serie AEROQUIP FD45-serie en de HANSEN HK-serie.
4.

   Lichaamsgrootte	- Dat is niet waar.	Draad	Een	B.	Over vlaktes heen
   1/8"	CB-S1S-1FG	1/8-27	1.91	0.98	0.56
   1/8"	CB-S1S-1FN	1/8-27	1.91	0.98	0.56
   Een kwart.	CB-S2S-1FG	4/4-19	2.26	1.17	0.75
   Een kwart.	CB-S2S-1FN	4/4-18	2.26	1.17	0.75
   3/8"	CB-S3S-1FG	3/8-19	2.56	1.42	0.88
   3/8"	CB-S3S-1FN	3/8-18	2.56	1.42	0.88
   Een halve inch.	CB-S4S-1FG	1/2-14	2.96	1.86	1.13
   Een halve inch.	CB-S4S-1FN	1/2-14	2.96	1.86	1.13
   3/4 inch.	CB-S6S-1FG	3/4-14	3.48	2.22	1.31
   3/4 inch.	CB-S6S-1FN	3/4-14	3.48	2.22	1.31
   1 "	CB-S8S-1FG	1-11	4.13	2.61	1.75
   1 "	CB-S8S-1FN	1-11	4.13	2.61	1.75



   Lichaamsgrootte	- Dat is niet waar.	Draad	C	D	E	HEX
   1/8"	CB-P1S-1FG	1/8-27	1.26	0.65	0.44	0.56
   1/8"	CB-P1S-1FG	1/8-27	1.26	0.65	0.44	0.56
   Een kwart.	CB-P2S-1FG	4/4-19	1.52	0.87	0.56	0.75
   Een kwart.	CB-P2S-1FN	4/4-18	1.52	0.87	0.56	0.75
   3/8"	CB-P3S-1FG	3/8-19	1.76	1.01	0.61	0.88
   3/8"	CB-P3S-1FN	3/8-18	1.76	1.01	0.61	0.88
   Een halve inch.	CB-P4S-1FG	1/2-14	2.03	1.30	0.76	1.13
   Een halve inch.	CB-P4S-1FN	1/2-14	2.03	1.30	0.76	1.13
   3/4 inch.	CB-P6S-1FG	3/4-14	2.36	1.52	0.71	1.31
   3/4 inch.	CB-P6S-1FN	3/4-14	2.36	1.52	0.71	1.31
   1 "	CB-P8S-1FG	1-11	2.85	1.88	0.97	1.63
   1 "	CB-P8S-1FN	1-11	2.85	1.88	0.97	1.63
