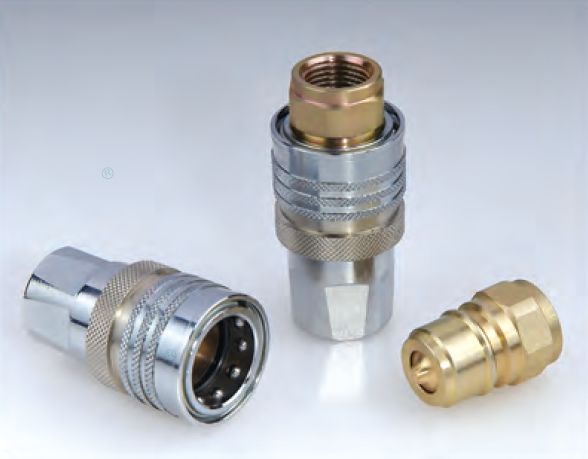

CB-TM hydraulische snelkoppeling (staal)
Toepassingen: De CB-TM-serie biedt de industrie een beproefd ontwerp voor gebruik op bouwmachines, bosbouwmachines, landbouwmachines, olietools, staalfabrieken en andere veeleisende hydraulische toepassingen.
Specificaties:
|
技术规范 Specificaties |
|||||
|
规格(英寸) Maat behuizing (in) |
1/4 |
3/8 |
1/2 |
3/4 |
1 |
|
额定压力 Nominale druk (PSI) |
5800 |
5000 |
4785 |
4785 |
4785 |
|
额定流量 Nominale flow (GPM) |
4 |
10 |
20 |
50 |
80 |
|
温度范围(标准密封圈)Temperatuurbereik (standaard afdichtingen) -30℃～+120℃ |
|||||
|
标准密封圈材料为丁腈橡胶 Standaard afdichtingsmateriaal is NBR |
|||||
CB-TM-serie koppelingen hebben:
1. Klepventielen beschikbaar om ongekoppelde lekkage te voorkomen.
2. Klepventielen openen automatisch bij koppeling, binnen de nominale werkdruk, om de flow snel te houden.
3. Kritische onderdelen zijn gehard voor duurzaamheid.
4. Betrouwbaar kogelvergrendelingsmechanisme houdt de koppelingshelften bij elkaar.
5. Sok en plug zijn precisie bewerkt uit massief staafmateriaal.
6. Compatibel met TEMA TH-serie, STUCCHI IRC-serie.
| ONDERDEELNR. | LS | LP | L | D | HEX1 | HEX2 | T |
| CB-TM-02 | 60 | 48.2 | 81.8 | 26 | S21 | S18 | G1/4 |
| CB-TM-03 | 61 | 38 | 76.7 | 35 | S24 | S22 | G3/8 |
| CB-TM-04 | 67.5 | 42.5 | 85.5 | 41 | S30 | S27 | G1/2 |
| CB-TM-06 | 76.4 | 47 | 94.5 | 52 | S38 | S36 | G3/4 |
| CB-TM-08 | 92.4 | 56.5 | 113.8 | 62 | S45 | S45 | G1 |
Kenmerken:
1. De gladde, open boring zonder kleppen in beide helften biedt minimale drukval en maakt eenvoudige reiniging mogelijk in toepassingen waar dezelfde leidingen voor meer dan één medium worden gebruikt.
2. De koppelingen en nippels zijn bewerkt uit massief staafmateriaal, wat de kwaliteitskoppeling oplevert die duurzaam is.
3. De nippels zijn standaard verkrijgbaar in messing en 304 roestvrij staal.
4. De nippels zijn verkrijgbaar in 304 roestvrij staal, messing.
5. De koppeling is een “uitwisselbare” koppeling omdat de afmetingen en functionaliteit kunnen worden uitgewisseld met vergelijkbare koppelingen van andere fabrikanten.
6. Compatibel met NITTO TSP-serie.
| ONDERDEELNR. | LS | ￠ D | HEX1 | A | T |
| CB-RD-01SF | 27 | 17.5 | 14 | 9 | ZG1/8 |
| CB-RD-02SF | 32 | 24 | 19 | 13 | ZG1/4 |
| CB-RD-03SF | 35.8 | 28.3 | 23 | 13 | ZG3/8 |
| CB-RD-04SF | 42.6 | 35 | 29 | 17 | ZG1/2 |
| CB-RD-06SF | 49.5 | 41 | 36 | 18 | ZG3/4 |
| CB-RD-08SF | 59.3 | 57.8 | 50 | 22 | ZG1 |
| ONDERDEELNR. | LS | ￠ D | HEX1 | A | T |
| CB-RD-01SM | 30 | 17.5 | 14 | 9 | ZG1/8 |
| CB-RD-02SM | 42 | 24 | 19 | 13 | ZG1/4 |
| CB-RD-03SM | 46.3 | 28.3 | 23 | 13 | ZG3/8 |
| CB-RD-04SM | 56.1 | 35 | 29 | 17 | ZG1/2 |
| CB-RD-06SM | 61 | 41 | 36 | 18 | ZG3/4 |
| CB-RD-08SM | 67.3 | 57.8 | 50 | 22 | ZG1 |
| ONDERDEELNR. | LP | C | HEX2 | A | T |
| CB-RD-01PF | 26 | 15.5 | 14 | 9 | ZG1/8 |
| CB-RD-02PF | 35 | 18 | 19 | 13 | ZG1/4 |
| CB-RD-03PF | 38 | 21.2 | 23 | 13 | ZG3/8 |
| CB-RD-04PF | 45 | 24.5 | 29 | 17 | ZG1/2 |
| CB-RD-06PF | 50 | 28 | 36 | 18 | ZG3/4 |
| CB-RD-08PF | 61 | 36 | 50 | 22 | ZG1 |
| ONDERDEELNR. | LP | C | HEX1 | A | T |
| CB-RD-01PM | 32 | 15.5 | 14 | 9 | ZG1/8 |
| CB-RD-02PM | 38 | 18 | 19 | 13 | ZG1/4 |
| CB-RD-03PM | 43 | 21.2 | 23 | 13 | ZG3/8 |
| CB-RD-04PM | 52 | 24.5 | 29 | 17 | ZG1/2 |
| CB-RD-06PM | 56 | 28 | 36 | 18 | ZG3/4 |
| CB-RD-08PM | 73 | 36 | 50 | 22 | ZG1 |
