Place of Origin:
China
Merknaam:
carterberg
Certificering:
IATF16949
Model Number:
CB-10218

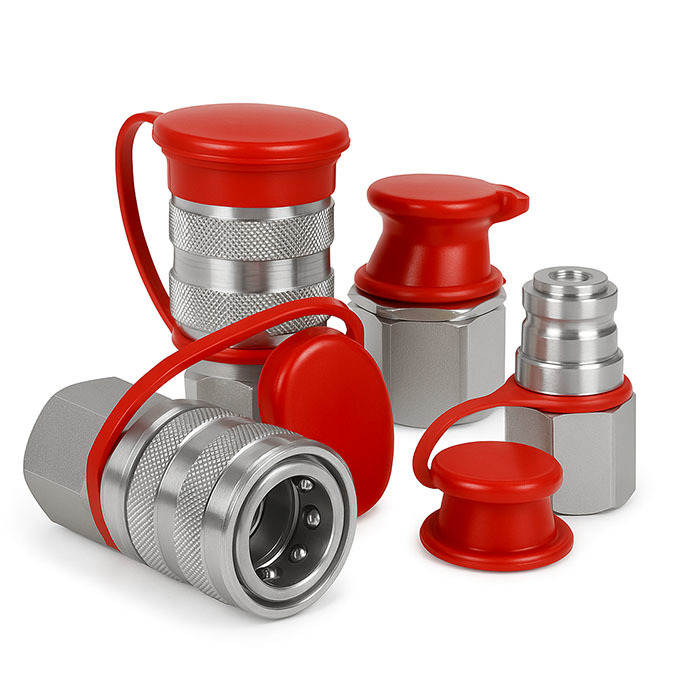

DeCB-10218is een ultrahoogdruk snelkoppeling ontworpen voor veeleisende hydraulische systemen die tot100 MPa (14.500 PSI)Compact en nauwkeurig.lekvrije ontkoppeling, amechanische slotring, enCEJN 218 verenigbaarheid, waardoor het ideaal is voor boutenspanners, drukgereedschappen en gecontroleerde hydraulische bewerkingen.
Het isG 3/8 "gegooid interface, geharde staalconstructie en een hoogstroomprofiel maken het mogelijk om frequente hoge drukcycli met een consistente prestatie te weerstaan.
• Geklasseerd voor 100 MPa (14.500 PSI)
Ontworpen voor extreme hydraulische toepassingen die hoge betrouwbaarheid en een consistente afdichting vereisen.
•Ontkoppeling zonder lekken
Vermijdt vloeistofverlies tijdens het loskoppelen, beschermt de bedieners en minimaliseert verontreiniging.
•Compact profiel
Alleen...73.4 mm langen340,6 mm in diameter, ideaal voor krappe vergaderruimtes.
•Positieve vergrendeling
De vrouwelijke koppeling omvat eenautomatische mechanische vergrendelingom toevallige ontkoppelingen onder druk te voorkomen.
•Hoge doorstroming
Levert tot15 L/mindoor een smalle doorgang, ondersteunt responsieve hydraulische besturing.
•Materiaal en zegel
met een breedte van niet meer dan 50 mmNBR-dichtingenmet optionele rubber-metaal interface.
•Gedrukt G 3/8 ̊ verbinding
Zorg voor een veilige installatie over testapparatuur en ultrahoogdrukapparatuur.
| Specificatie | Waarde |
|---|---|
| Werkdruk | 100 MPa (14.500 PSI) |
| Breukdruk | ≥ 200 MPa |
| Stroompercentage | 15 L/min |
| Draadverbinding | G 3/8 |
| Lange | 73.4 mm |
| Buitendeursdiameter | 34.6 mm |
| Grootte van de sleutel | 27 mm |
| Torsen | 60 ∼ 70 Nm |
| Type afdichting | NBR (optioneel metalen rubber) |
| Materiaal | met een breedte van niet meer dan 600 mm |
| Temperatuurbereik | -30°C tot +100°C |
| Vergrendeling | Mechanische ring (vrouwelijk) |
Typische druk-stroomcurve van CB-10218.

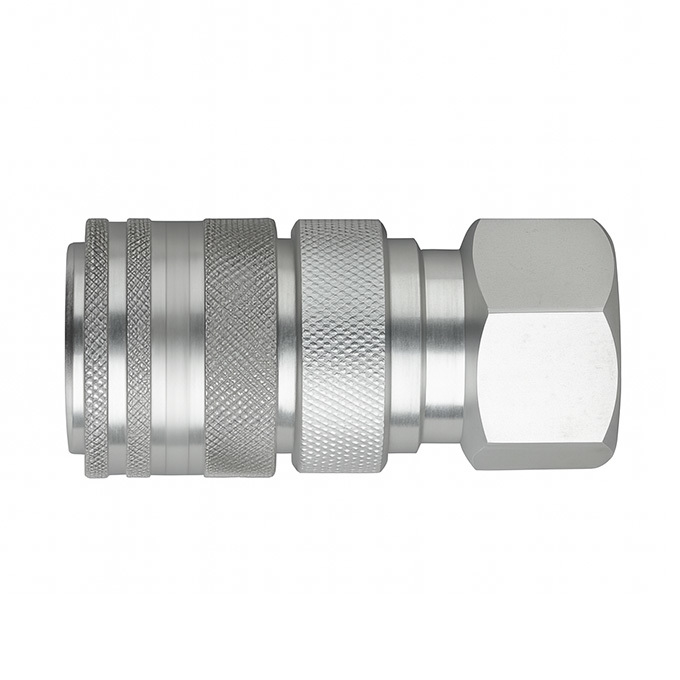

Vrouwtje (Socket)

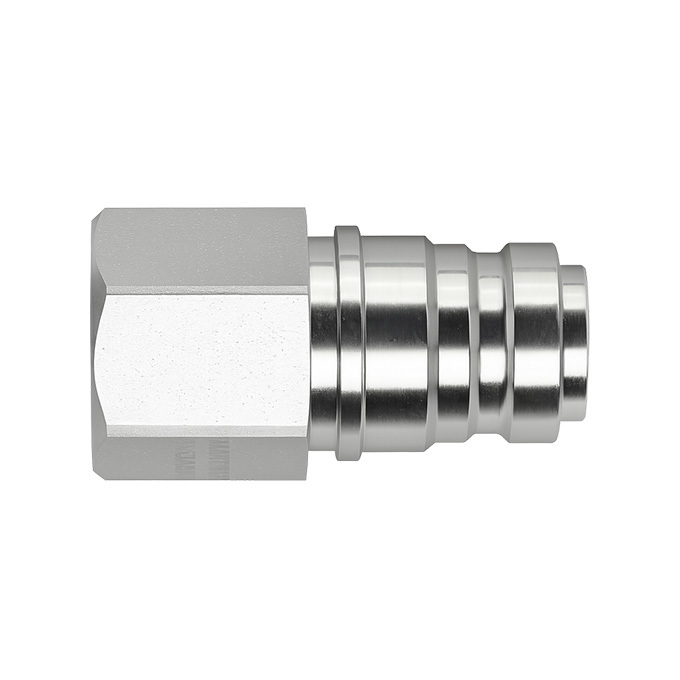

Mannetje (plug)
De CB-10218 is structureel en functioneel compatibel met CEJN 218 serie koppelingen.het kan als directe vervanging dienen in de meeste standaardgereedschappen en armaturen van 100 MPa.
V: Kan CB-10218 onder druk worden aangesloten?
A: Nee, het systeem moet vóór het ontkoppelen gedempt worden.
V: Is dit onderdeel uitwisselbaar met CEJN 218 onderdelen?
CB-10218 biedt drop-in compatibiliteit met CEJN 218 serie mannelijke en vrouwelijke koppelingen.
V: Is dit geschikt voor dynamische of pulserende stroom?
A: Ja, binnen het nominale druk- en temperatuurbereik.
