Place of Origin:
Shanghai, China
Merknaam:
Carterberg
Certificering:
IATF16949
Model Number:
CB-SP-6FN-PTR

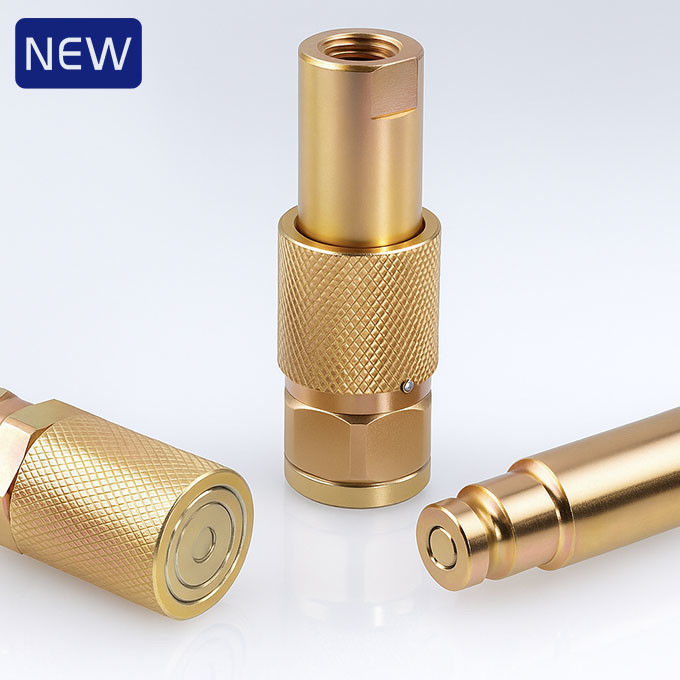

• Vlakke kopklepMinimaliseert vloeistofvergieten en luchtinsluiting tijdens het loskoppelen, ideaal voor overhead hydraulische toepassingen.
•met draad gesloten mouwzorgt voor een robuuste mechanische retentie om toevallige ontkoppeling onder trillingen of invloeden van buitenaf te voorkomen.
•Anti-blow bonded sealvoorkomt interne schade of verlies van de afdichting bij hoge drukverbindingen.
•Vervuilingsbestendige hoeshoudt de beveiligingsring en de sluitingsonderdelen schoon, zodat ze na verloop van tijd soepel kunnen functioneren.
•met een breedte van niet meer dan 50 mmmet een gele chromatencoating een grotere corrosiebestendigheid biedt in agressieve omgevingen.
•Compact ontwerpzonder interne poppetseparatie, waardoor snel en gemakkelijk gewassen en onderhouden kan worden.
•Volledig compatibel metNITTO 350-seriekoppelingen.
De interne geleidingsstructuur is ontworpen om het binnendringen van puin tijdens aansluiting of ontkoppeling te verminderen..Het compacte profiel past bij standaard hydraulische draadpoorten, waardoor zelfs in krappe ruimtes snel gekoppeld kan worden.
| Parameter | Waarde |
|---|---|
| Lichaamsgroottes beschikbaar | 1/4", 3/8" |
| Nominale druk | 5000 PSI |
| Nominale stroom | 3 GPM (1/4") / 6 GPM (3/8") |
| Temperatuurbereik | -20°C tot +120°C |
| Overloop (max per aansluiting) | 0.015 ml |
| Luchtinvoer (max) | 0.020 ml |
| Gezegelmateriaal | NBR |
| Vergrendeling | Geaffineerde mouw (handmatige rotatie) |
| Valvenstructuur | Flat Face (geen restval) |

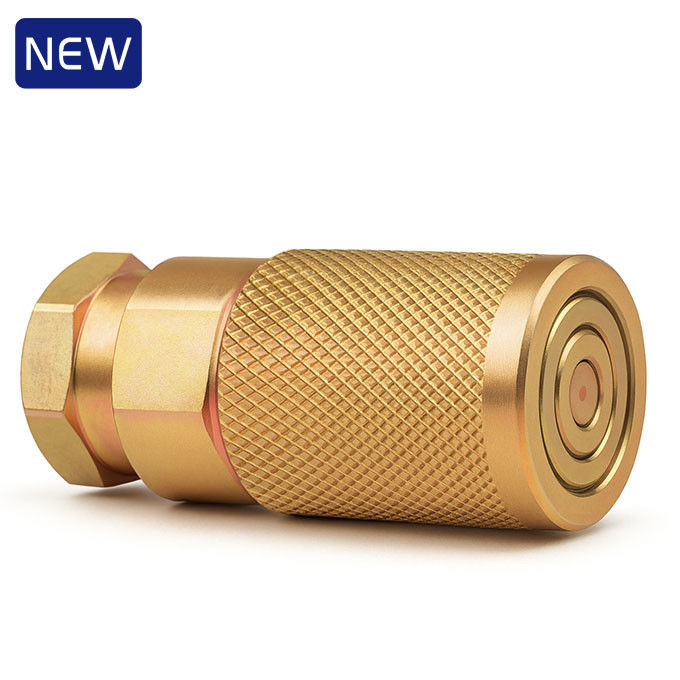

Vrouwtje (Socket)
|
Deel nr. |
LS |
ΦD |
HEX1 |
Een |
T |
|
CB-S2S-6FN-PTR |
59.3 |
30.4 |
27 |
14 |
ZG1/4 NPT1/4 |
|
CB-S3S-6FN-PTR |
71.1 |
31.5 |
30 |
16 |
ZG3/8 NPT3/8 |

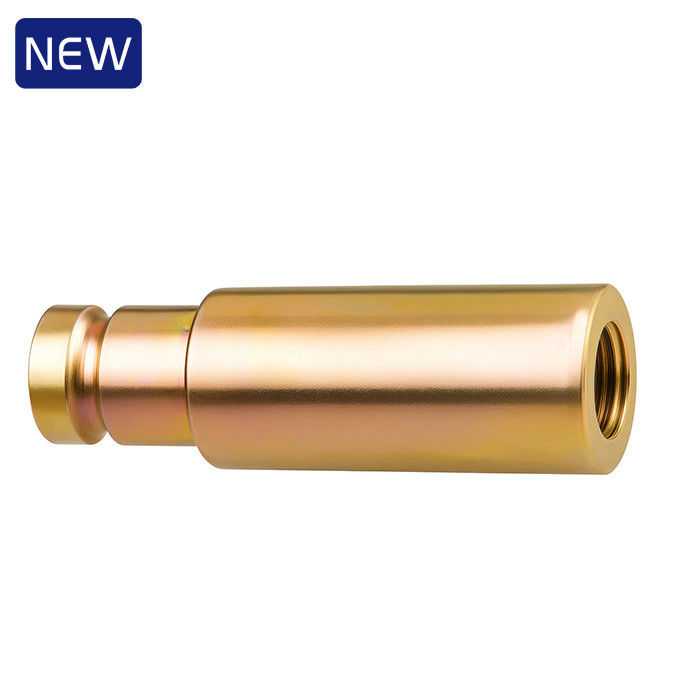

Mannetje (plug)
|
Deel nr. |
LP |
C |
HEX2 |
Een |
T |
|
CB-P2S-6FN-PTR |
64 |
20.5 |
19 |
14 |
ZG1/4 NPT1/4 |
|
CB-P3S-6FN-PTR |
71 |
25.5 |
24 |
16 |
ZG3/8 NPT3/8 |
• Hydraulische systemen inonderhoud van de transmissie van vermogen(bijv. overhead emmergereedschap)
• Spoorwegenenmijnbouwapparatuurwaar de zuiverheid van de vloeistof en het risico op ontploffing tot een minimum moeten worden beperkt
• Hoge drukbouwwerktuigendie een frequente aansluiting/afsluiting vereisen
• Elke vijandige omgeving dieminimale lekkageenbetrouwbare draadloze vergrendeling
THet product wordt later verplaatst naar de categorie draad-tot-verbinding hydraulische koppelingen van Carterberg.Er zullen extra afmetingen en verzegelingsmogelijkheden beschikbaar worden gesteld.
