Place of Origin:
Shanghai, China
Merknaam:
Carterberg
Certificering:
IATF16949
Model Number:
CB-SP-6FN-VEP

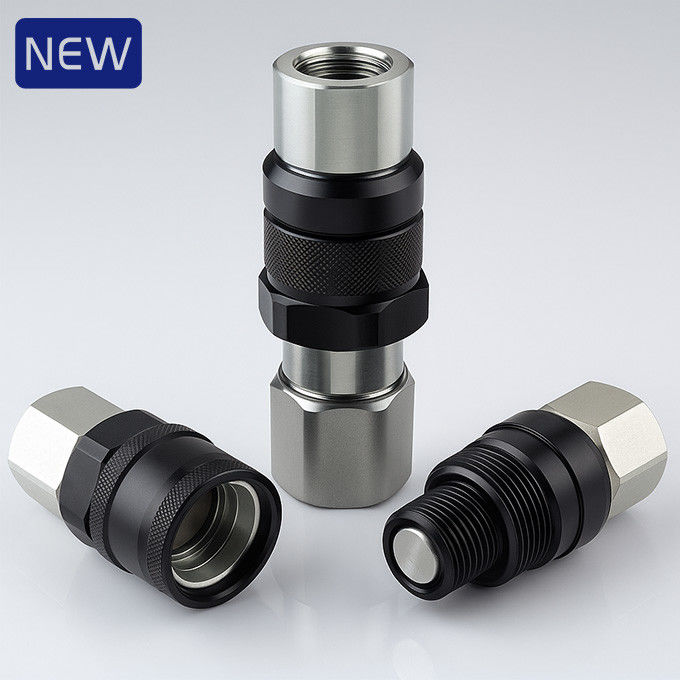

CB-SP-6FN-VEP is Carterberg's nieuw gelanceerde snelkoppeling met schroefdraad, ontworpen voor veeleisende hydraulische systemen die vlakke-vlak integriteit en veilige werking onder restdruk vereisen.Als onderdeel van onze nieuwste productlijn valt dit model momenteel onder onze sectie Nieuwe Producten en zal het na lanceringsevaluatie worden verplaatst naar een specifieke categorie voor koppelingen met schroefdraad.
| Parameter | Waarde |
|---|---|
| Beschikbare Behuizingsmaten | 1/2", 5/8", 3/4", 1", 1-1/2" |
| Nominale Druk | 7000 PSI (1/2" tot 3/4")6000 PSI (1")5000 PSI (1-1/2") |
| Nominale Debiet | 12 – 152 GPM |
| Temperatuurbereik | -20°C tot +120°C |
| Standaard Afdichtingsmateriaal | NBR (Nitrile Rubber) |
| Klep Type | Vlakke-vlak, vlakke klep |
| Vergrendelingssysteem | Schroefdraad, handmatige aansluiting |
| Restdrukcapaciteit | Ja |

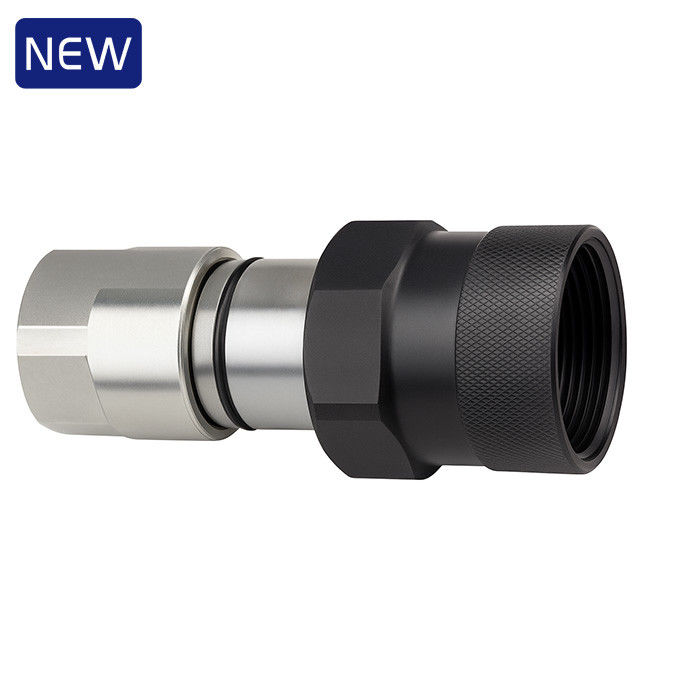

Vrouwelijk (Socket)
|
ONDERDEELNR |
LS |
D |
HEX1 |
HEX2 |
A |
T |
|
CB-S4S-6FN-VEP |
103.5 |
Φ49 |
S36 六角 |
S46 六角 |
16.5 |
G1/2 NPT1/2 |
|
CB-S6S-6FN-VEP |
114 |
Φ53.7 |
S41 六角 |
S50 六角 |
20 |
G3/4 NPT3/4 |
|
CB-S8S-6FN-VEP |
133.5 |
Φ58.8 |
S46 六角 |
S55 六角 |
21 |
G1 NPT1 |
|
CB-S10S-6FN-VEP |
145.2 |
Φ68.7 |
S55 六角 |
S65 六角 |
21 |
G1-1/4 NPT1-1/4 |
|
CB-S12S-6FN-VEP |
187.5 |
Φ92 |
S65 六角 |
S85 六角 |
21 |
G1-1/2 NPT1-1/2 |

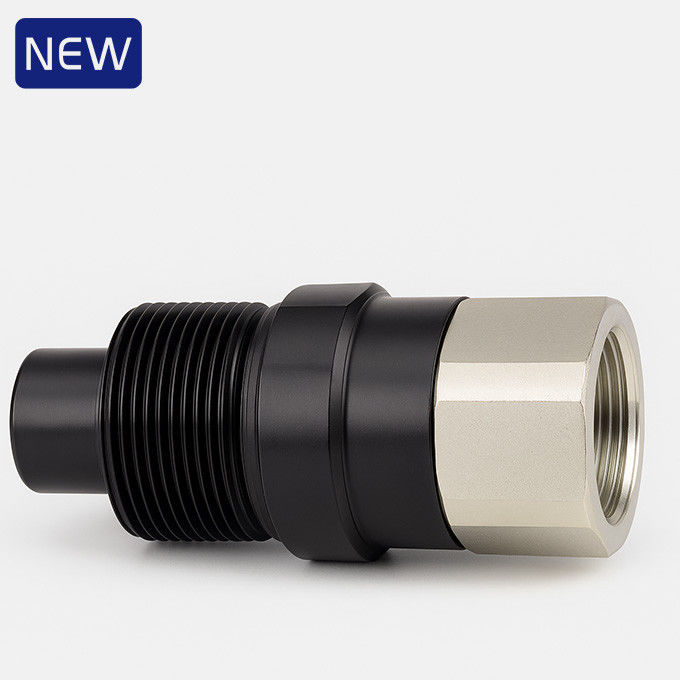

Mannelijk (Plug)
|
ONDERDEELNR |
LS |
C |
d |
E |
HEX2 |
A |
T |
|
CB-P4S-6FN-VEP |
95 |
18.8 |
24.54 |
M40*3 |
S36 六角 |
16.5 |
G1/2 NPT1/2 |
|
CB-P6S-6FN-VEP |
98.8 |
19.5 |
27.04 |
M45*3 |
S36 六角 |
20 |
G3/4 NPT3/4 |
|
CB-P8S-6FN-VEP |
113.9 |
24 |
29.95 |
M50*3 |
S46 六角 |
21 |
G1 NPT1 |
|
CB-P10S-6FN-VEP |
123.5 |
24.8 |
36.05 |
M58*3 |
S55 六角 |
21 |
G1-1/4 NPT1-1/4 |
|
CB-P16S-6FN-VEP |
150 |
31.5 |
57 |
Tr80*4 |
S65 六角 |
21 |
G1-1/2 NPT1-1/2 |
Momenteel gepubliceerd als een Nieuw Product, zal CB-SP-6FN-VEP opnieuw worden toegewezen onder de Carterberg Thread-to-Connect Flat-Face Coupler categorie na productlanceringsevaluatie en marktterugkoppeling.
