Plaats van herkomst:
China
Merknaam:
Carterberg
Certificering:
IATF16949
Modelnummer:
CB-SPM-1F
CB-SPM-1F is ontworpen met aanpassingsvermogen in het achterhoofd.
| Gezegelmateriaal | Maximale temperatuur |
| Buna-N | -40°C tot + 121°C |
| Neopreen | -54°C tot +100°C |
| EPDM | -54°C tot +149°C |
| FKM | -29°C tot +204°C |

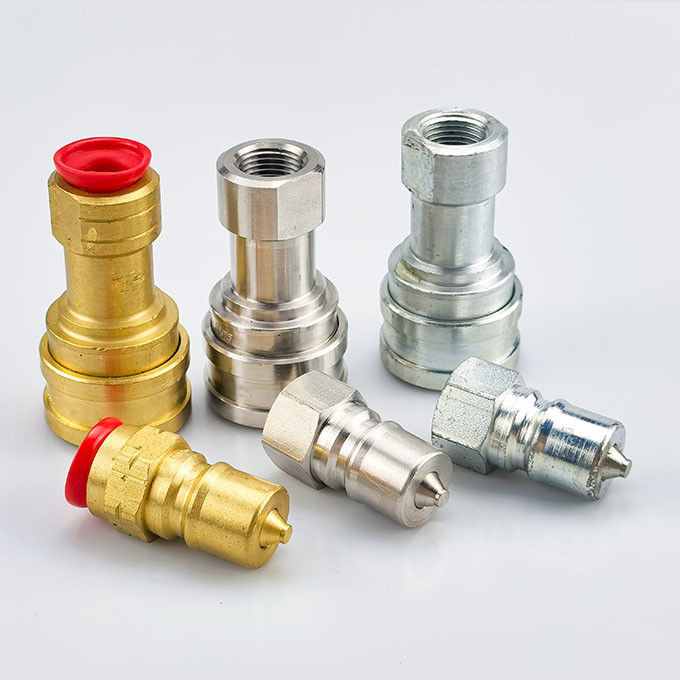

Het is verkrijgbaar in:koolstofstaal, messing en roestvrij staalopties om aan de behoeften van de toepassing te voldoen.
| Grootte (inches) | Nominale druk (psi) | Stroomvermogen (gpm) |
|
1/8" |
4000 | 0.8 |
| Een kwart. | 5000 | 3 |
| 3/8" | 4000 | 6 |
| Een halve inch. | 5000 | 12 |
| 3/4 inch. | 4000 | 26 |
| 1 " | 4000 | 50 |
| 1-1/4" | 2900 | 76 |
| 1-1/2" | 2175 | 99 |
| 2 " | 1450 | 200 |
Werktemperatuur:Op basis van geselecteerde zegel
Montageopties:Verscheidenheid aan draadgroottes en -stijlen

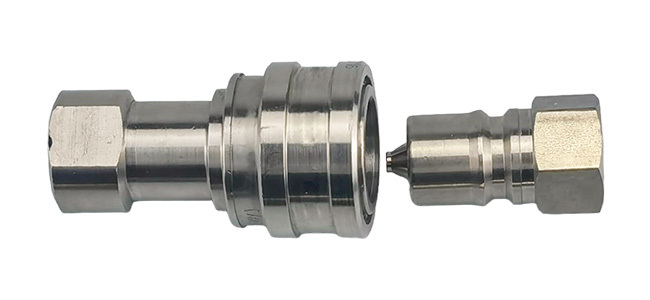

• Het koppelen van stekker- en stopcontacten met verschillende draden

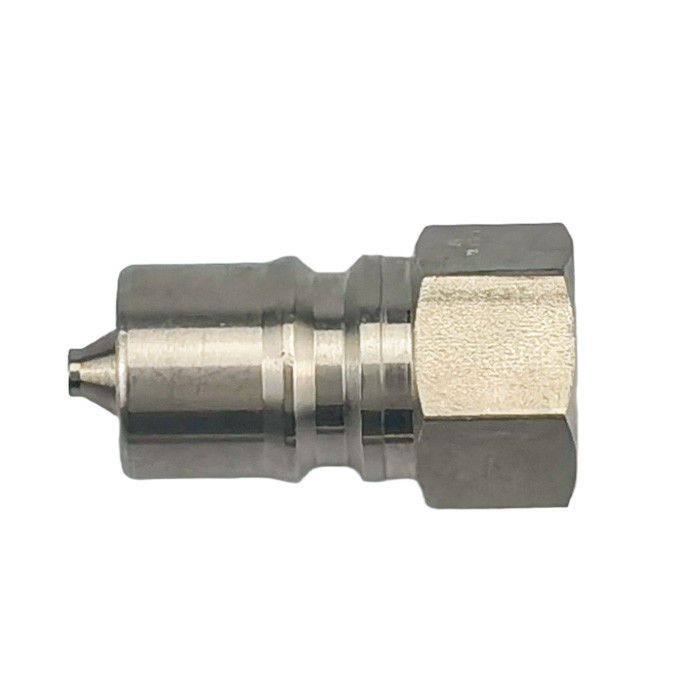

• Gedrukt stekker met een kogelvergrendeling
| Lichaamsgrootte | - Dat is niet waar. | Draad | C | D | E | HEX |
| 1/8" | CB-P1S-1FG | 1/8-27 | 1.26 | 0.65 | 0.44 | 0.56 |
| 1/8" | CB-P1S-1FG | 1/8-27 | 1.26 | 0.65 | 0.44 | 0.56 |
| Een kwart. | CB-P2S-1FG | 4/4-19 | 1.52 | 0.87 | 0.56 | 0.75 |
| Een kwart. | CB-P2S-1FN | 4/4-18 | 1.52 | 0.87 | 0.56 | 0.75 |
| 3/8" | CB-P3S-1FG | 3/8-19 | 1.76 | 1.01 | 0.61 | 0.88 |
| 3/8" | CB-P3S-1FN | 3/8-18 | 1.76 | 1.01 | 0.61 | 0.88 |
| Een halve inch. | CB-P4S-1FG | 1/2-14 | 2.03 | 1.30 | 0.76 | 1.13 |
| Een halve inch. | CB-P4S-1FN | 1/2-14 | 2.03 | 1.30 | 0.76 | 1.13 |
| 3/4 inch. | CB-P6S-1FG | 3/4-14 | 2.36 | 1.52 | 0.71 | 1.31 |
| 3/4 inch. | CB-P6S-1FN | 3/4-14 | 2.36 | 1.52 | 0.71 | 1.31 |
| 1 " | CB-P8S-1FG | 1-11 | 2.85 | 1.88 | 0.97 | 1.63 |
| 1 " | CB-P8S-1FN | 1-11 | 2.85 | 1.88 | 0.97 | 1.63 |

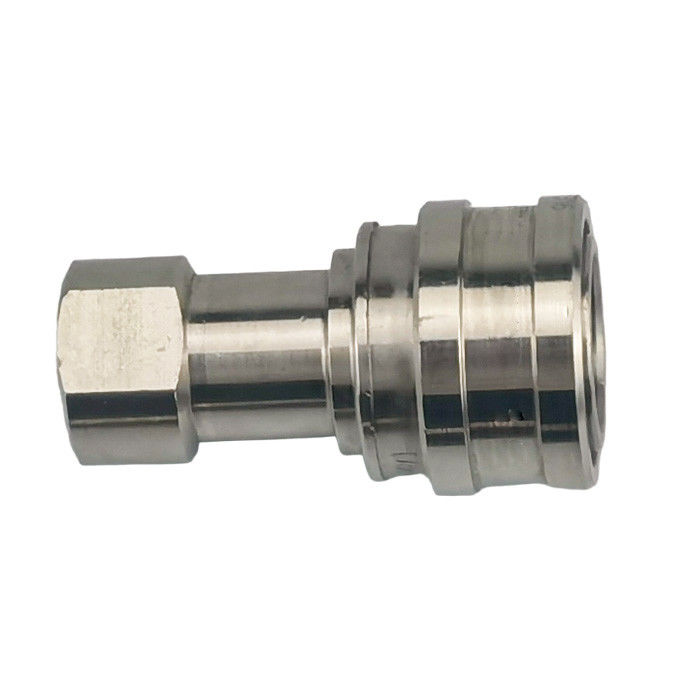

• Afgesloten stopcontact met poppetklep
| Lichaamsgrootte | - Dat is niet waar. | Draad | Een | B. | Over vlaktes heen |
| 1/8" | CB-S1S-1FG | 1/8-27 | 1.91 | 0.98 | 0.56 |
| 1/8" | CB-S1S-1FN | 1/8-27 | 1.91 | 0.98 | 0.56 |
| Een kwart. | CB-S2S-1FG | 4/4-19 | 2.26 | 1.17 | 0.75 |
| Een kwart. | CB-S2S-1FN | 4/4-18 | 2.26 | 1.17 | 0.75 |
| 3/8" | CB-S3S-1FG | 3/8-19 | 2.56 | 1.42 | 0.88 |
| 3/8" | CB-S3S-1FN | 3/8-18 | 2.56 | 1.42 | 0.88 |
| Een halve inch. | CB-S4S-1FG | 1/2-14 | 2.96 | 1.86 | 1.13 |
| Een halve inch. | CB-S4S-1FN | 1/2-14 | 2.96 | 1.86 | 1.13 |
| 3/4 inch. | CB-S6S-1FG | 3/4-14 | 3.48 | 2.22 | 1.31 |
| 3/4 inch. | CB-S6S-1FN | 3/4-14 | 3.48 | 2.22 | 1.31 |
| 1 " | CB-S8S-1FG | 1-11 | 4.13 | 2.61 | 1.75 |
| 1 " | CB-S8S-1FN | 1-11 | 4.13 | 2.61 | 1.75 |
CB-SPM-1F is functioneel uitwisselbaar met:
• Parker 60-serie
• Snellere HNV-serie
• Aeroquip FD45
• Hansen HK-serie
Controleer onze Ik...Interchange-gidsvoor verwijzing naar merk en havengrootte.
| Kenmerken | Voordelen |
| Multi-configuratie fit | Ideaal voor hybride hydraulische systemen |
| ISO 7241-B-compatibel | Voldoet aan de hoogste internationale normen |
| Modulariteit | Eén product, vele toepassingen |
| Systeembrede vervangbaarheid | Vermindert de complexiteit van SKU's |
Laat ons ingenieursteam u helpen met de afdichting, de aansluiting en de installatie.
